深度分析屏幕空间反射算法以及在URP中的实现（一）
- 作者：admin
- /
- 时间：3小时前
- /
- 浏览：25 次
- /
- 分类：厚积薄发
【USparkle专栏】如果你深怀绝技，爱“搞点研究”，乐于分享也博采众长，我们期待你的加入，让智慧的火花碰撞交织，让知识的传递生生不息！
前言
湿润的地面，倒映着远方青山，什么样的技术才能造就如此绚丽的效果呢？

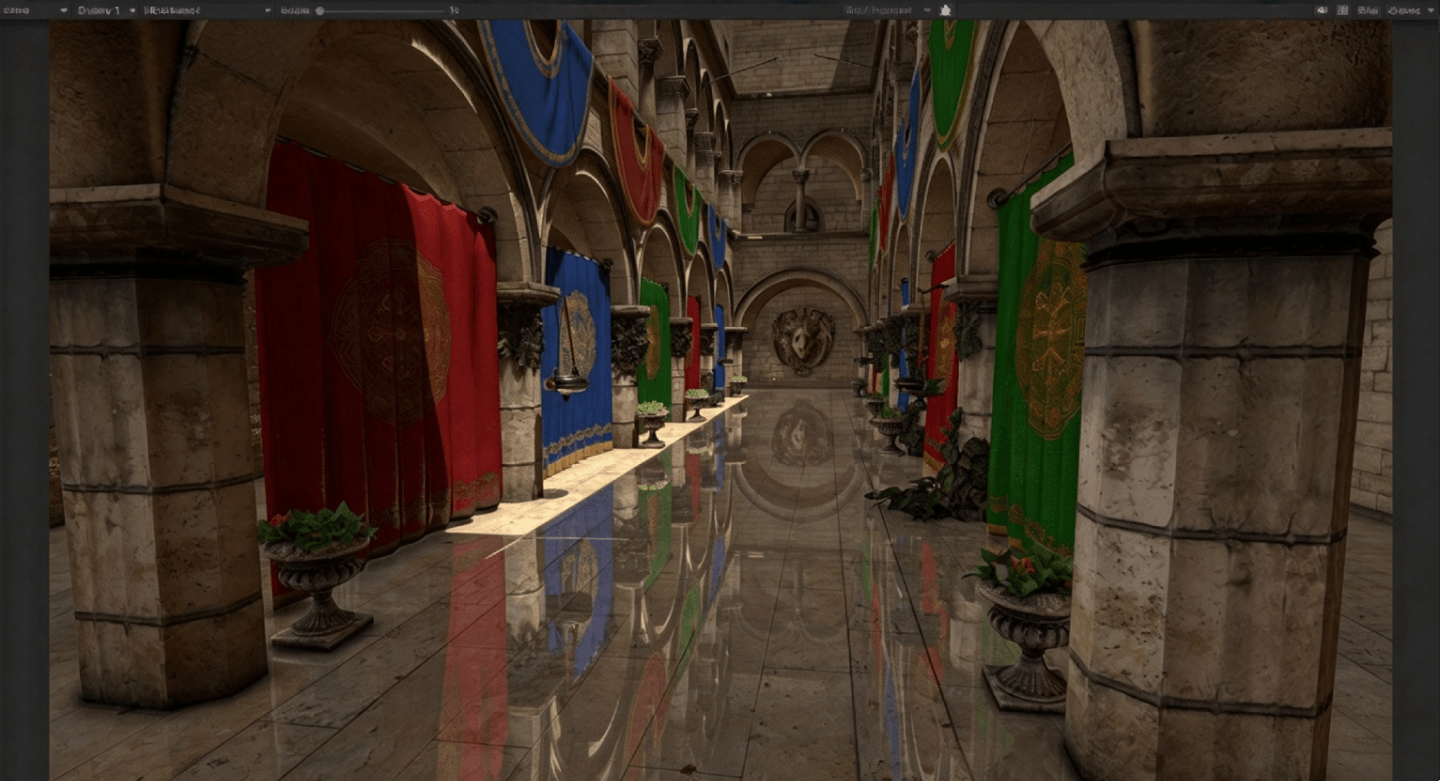

本文实现的效果：

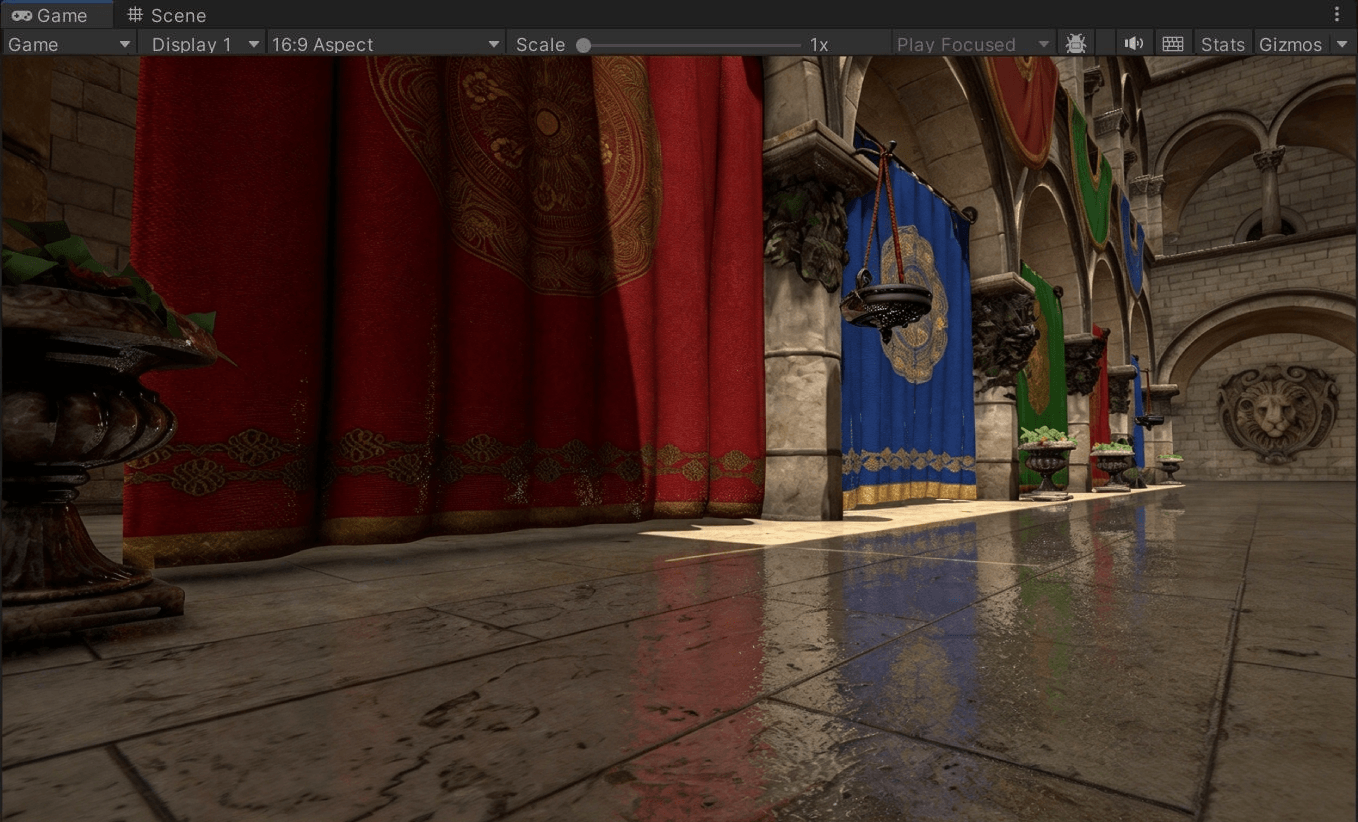

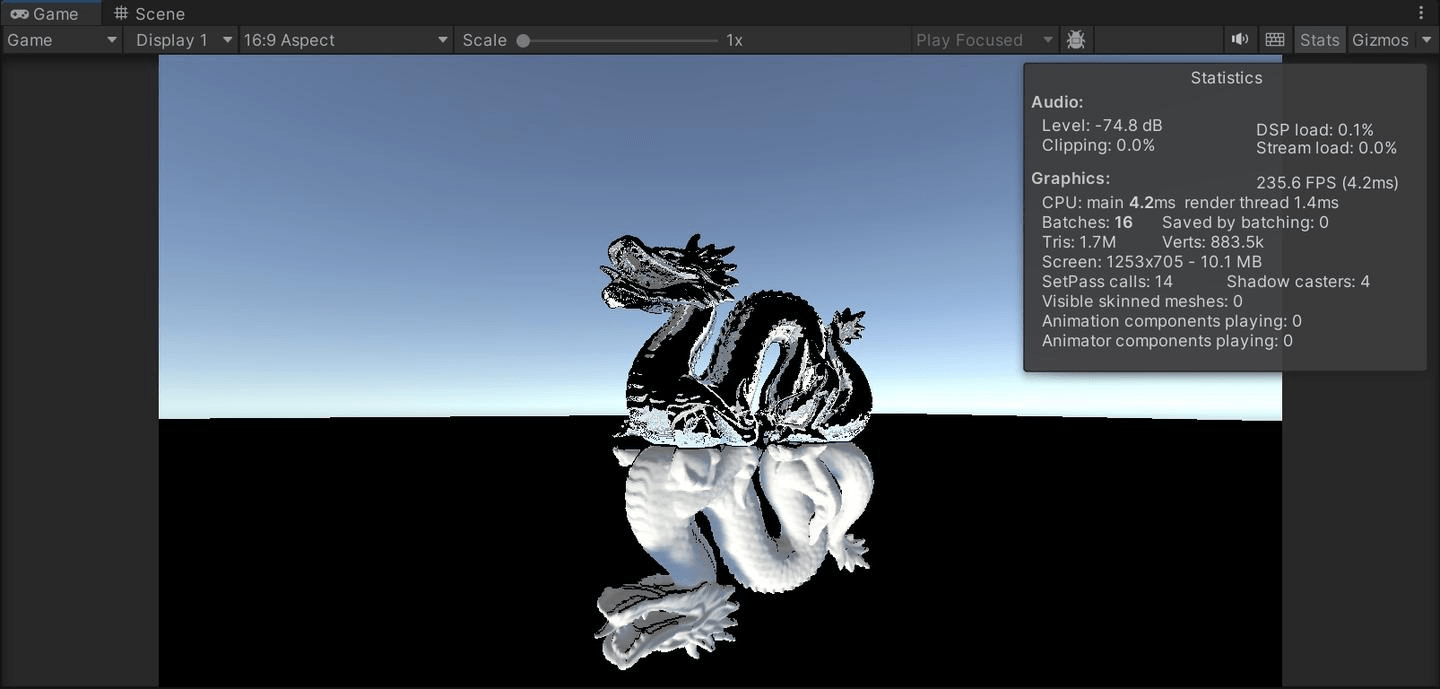

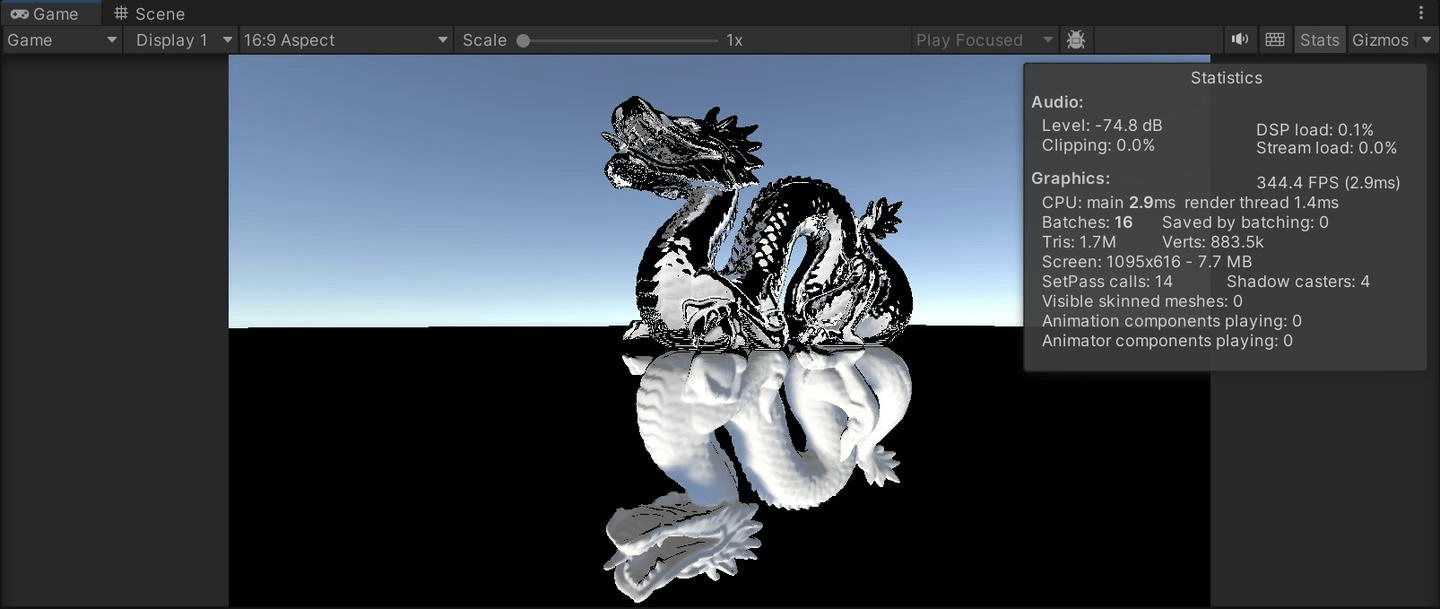

使用法线贴图的效果

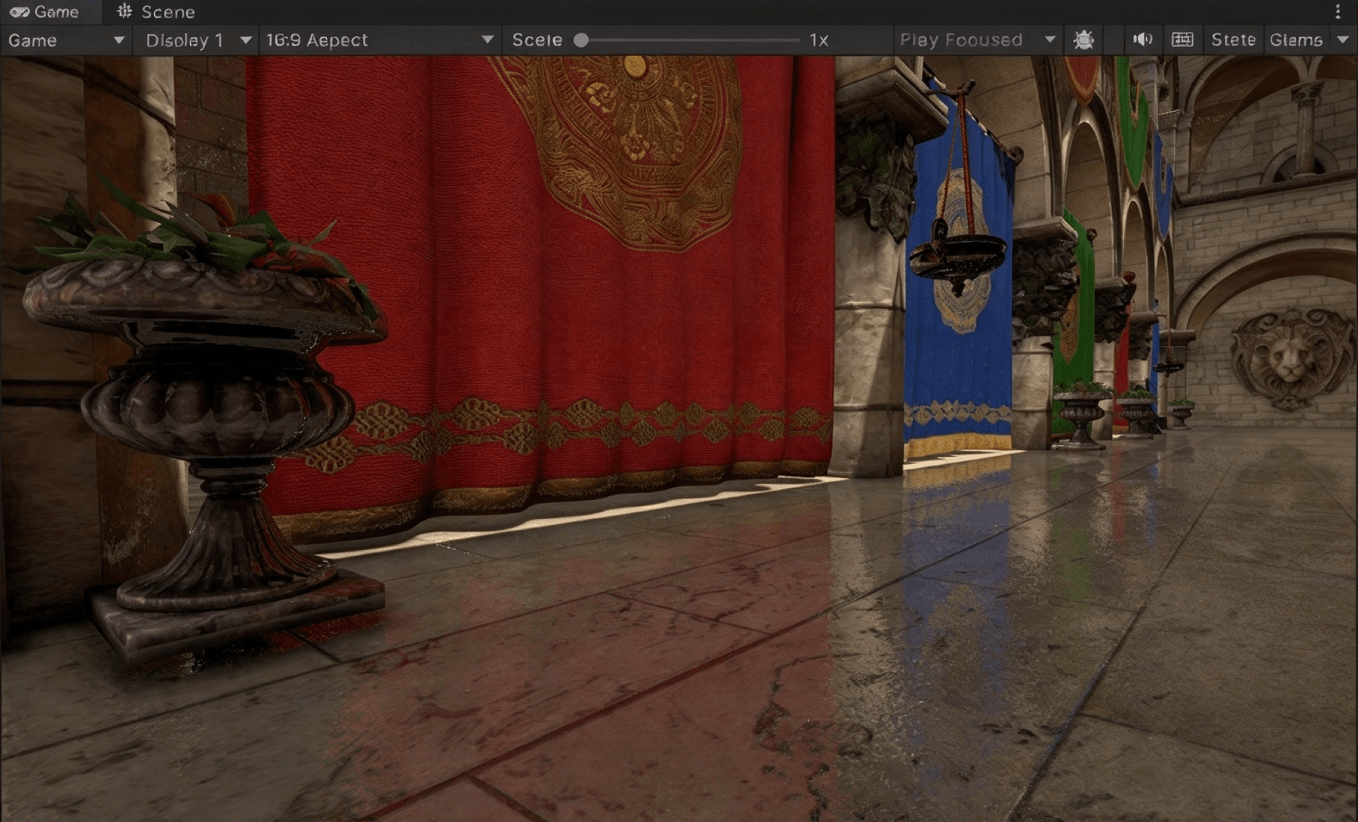

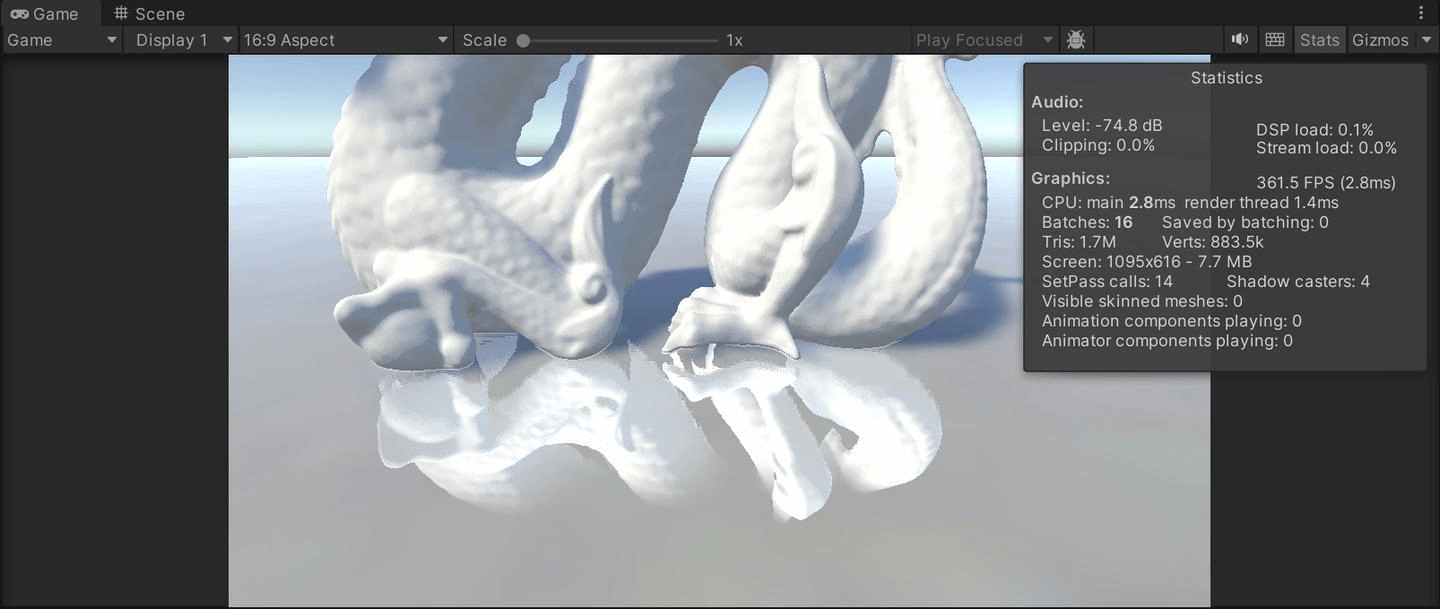

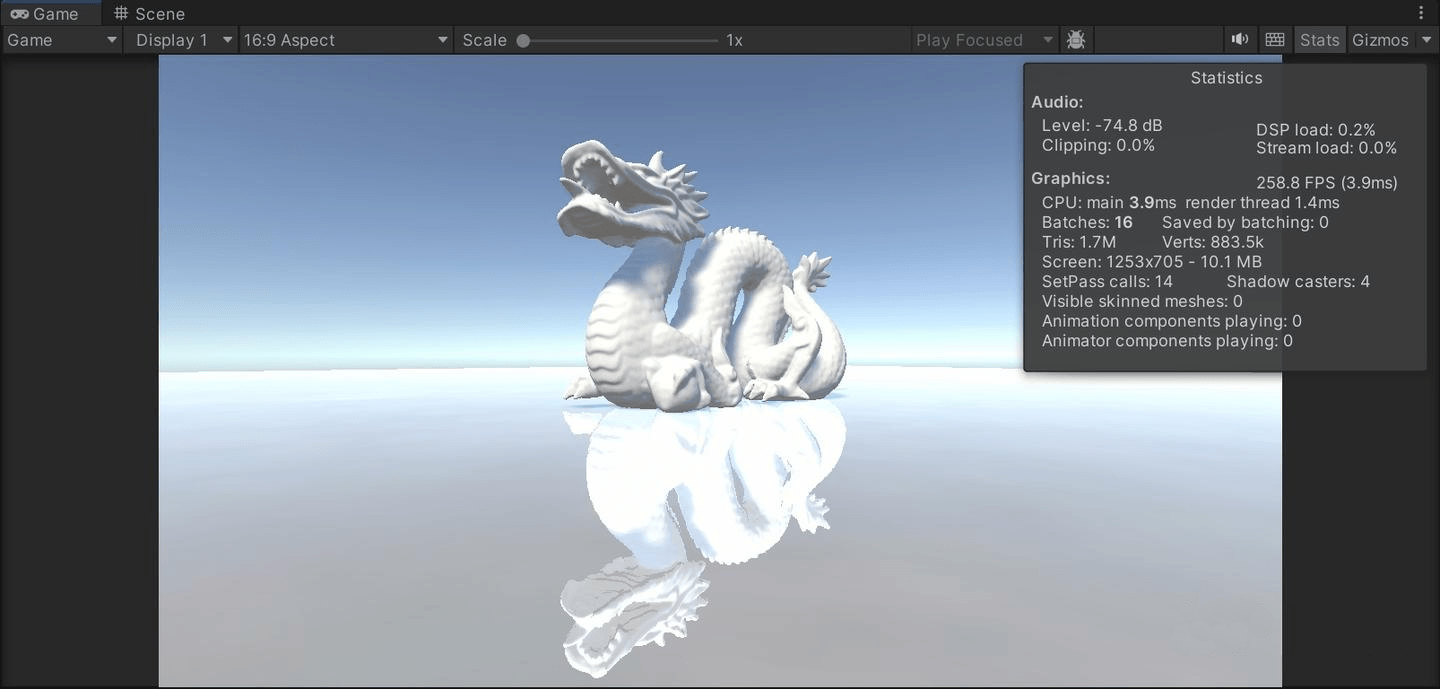

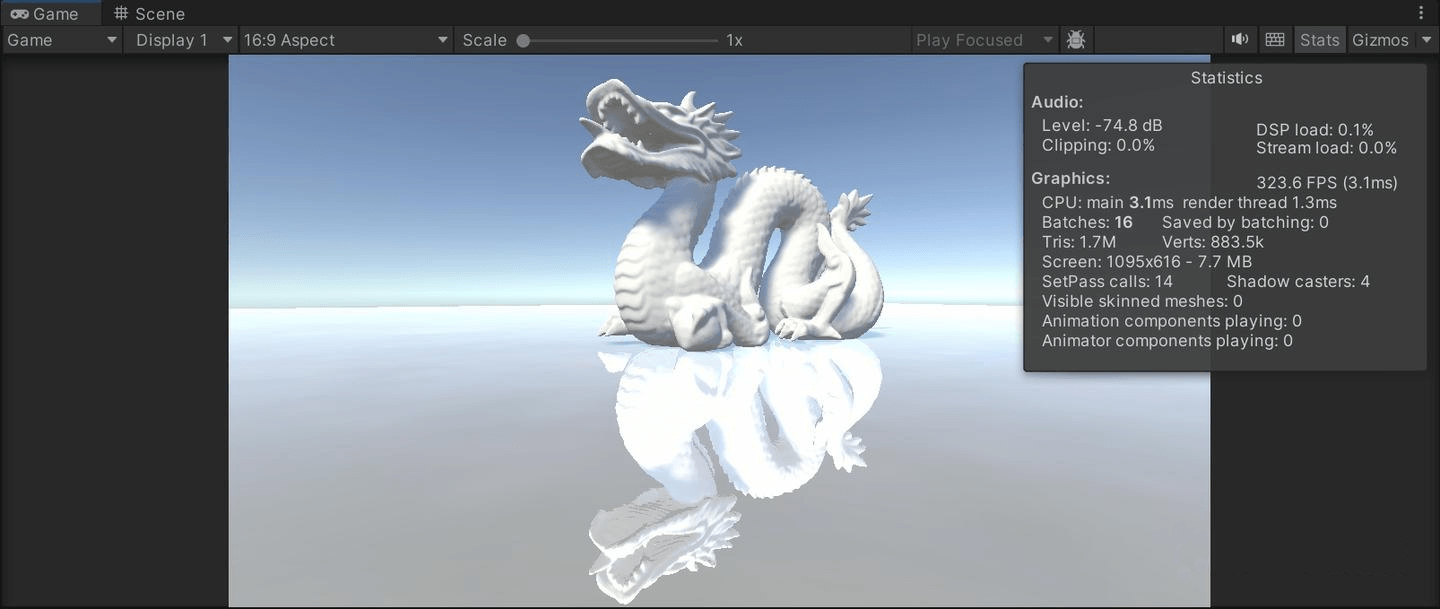

平滑地面
代码仓库：
GitHub: Screen Space Reflection in URP
Unity版本：2022.3.60f1c1
URP版本：14.0.12
使用延迟渲染

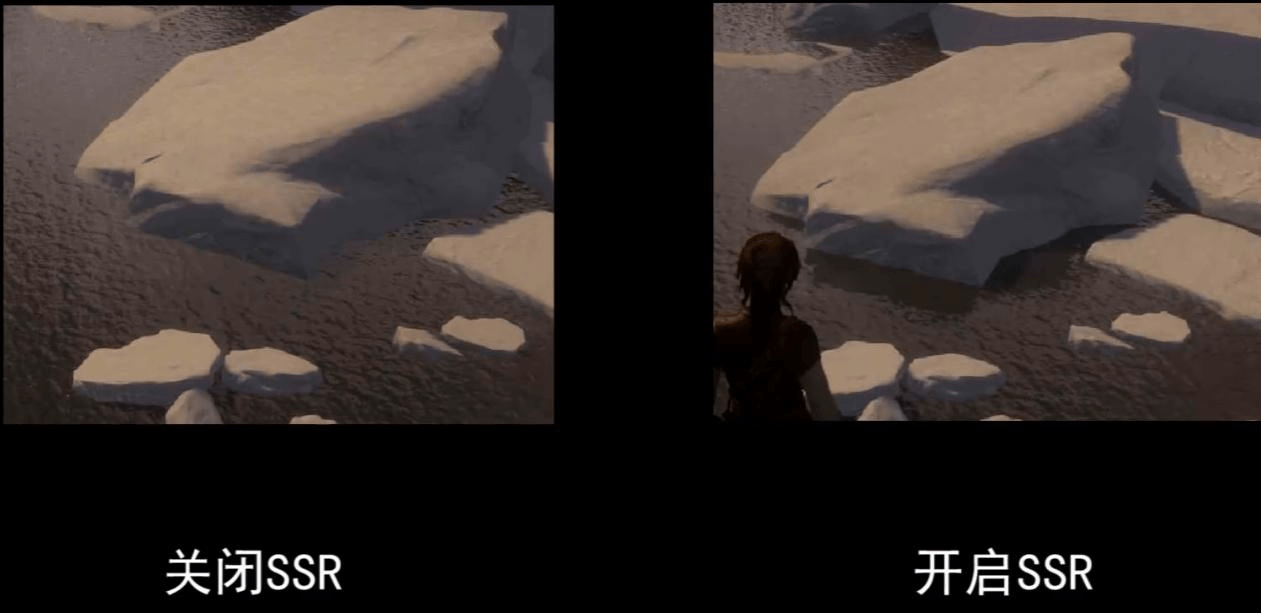

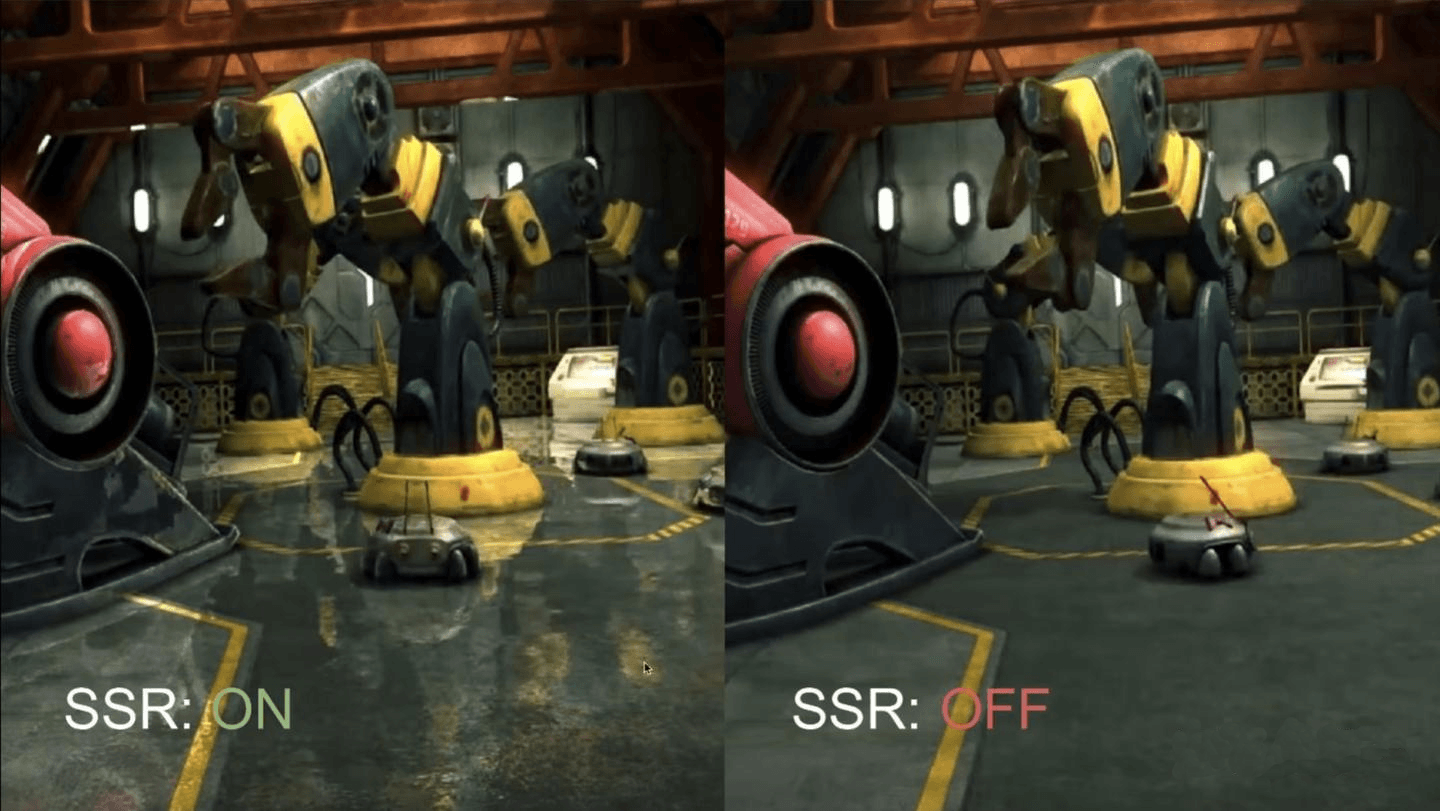

反射一直是实时渲染中十分重要的部分，通常来说，我们觉得画面质感单调，缺少反光，多半是因为没有反射效果。可以看下图对比：
古墓丽影，来自SSR基础介绍[1]

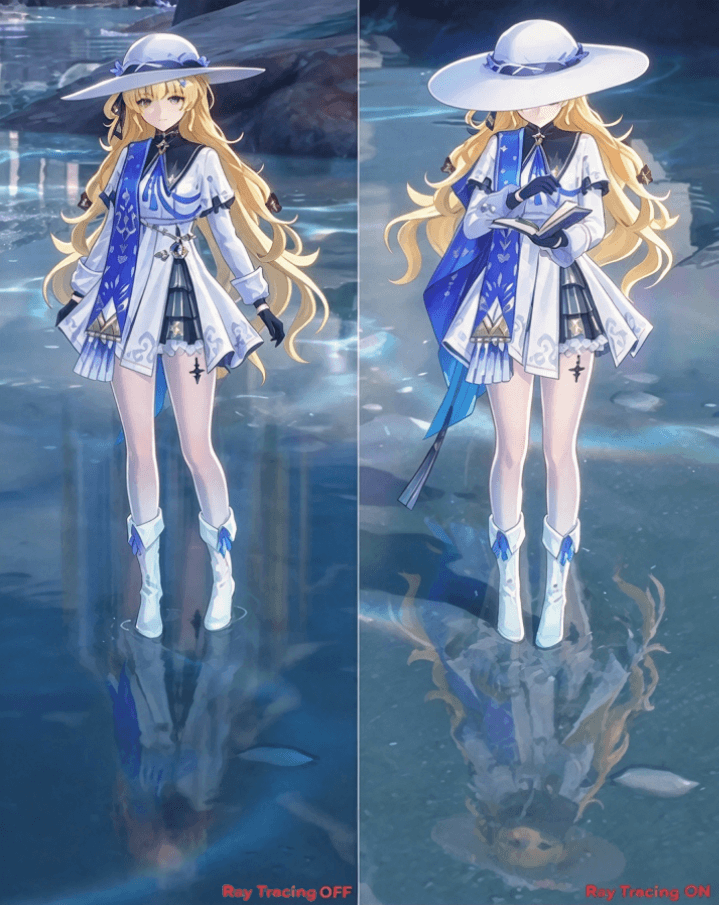

作为实时渲染的一种廉价的反射效果，经常被用在游戏中：

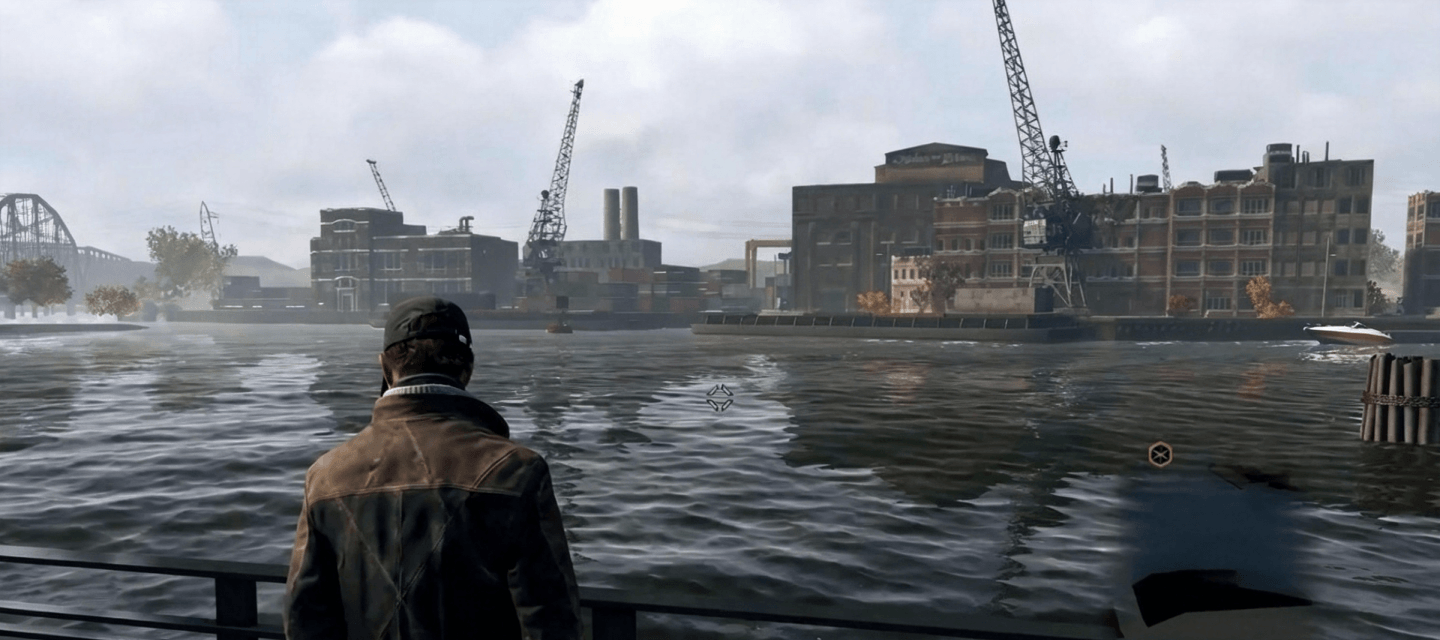

看门狗

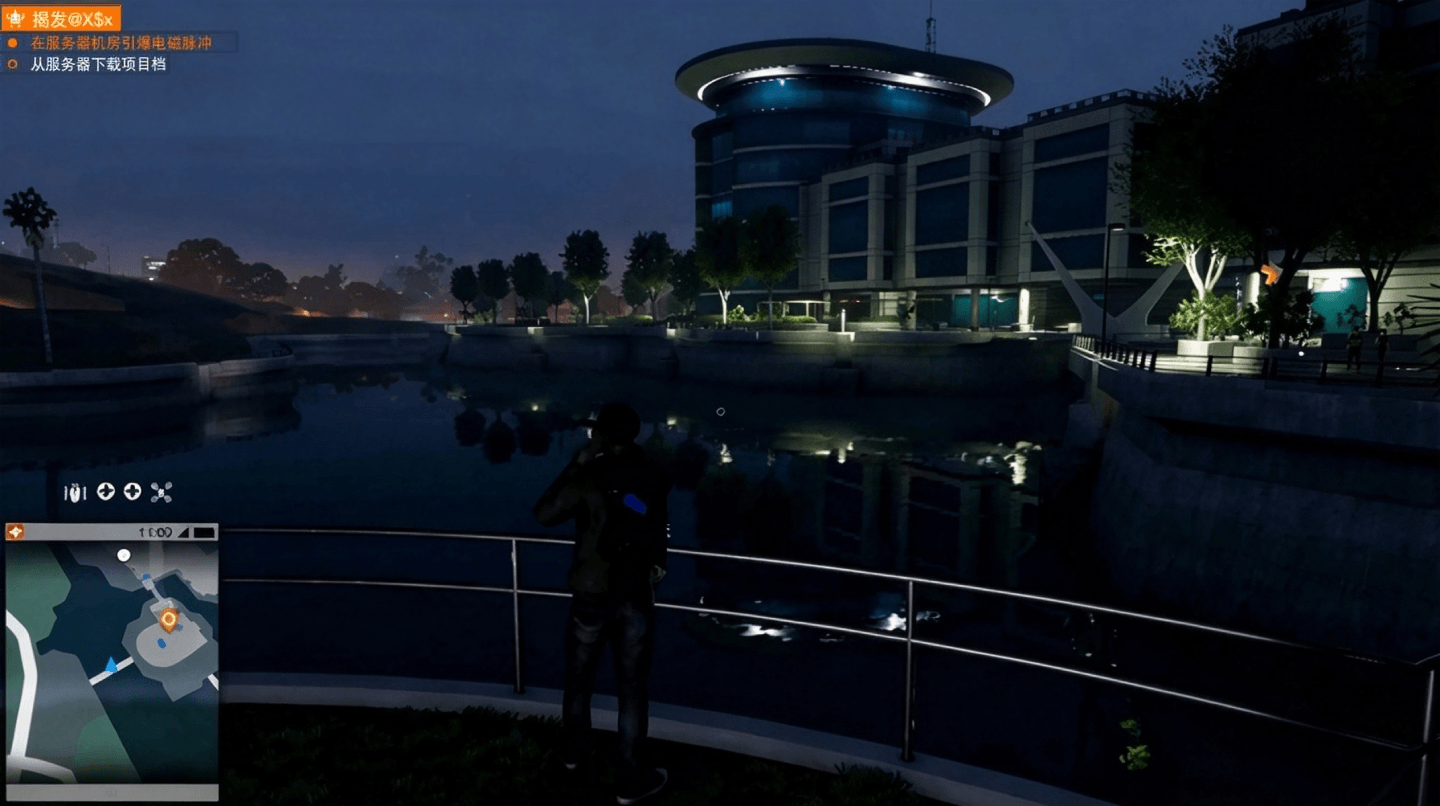

看门狗2

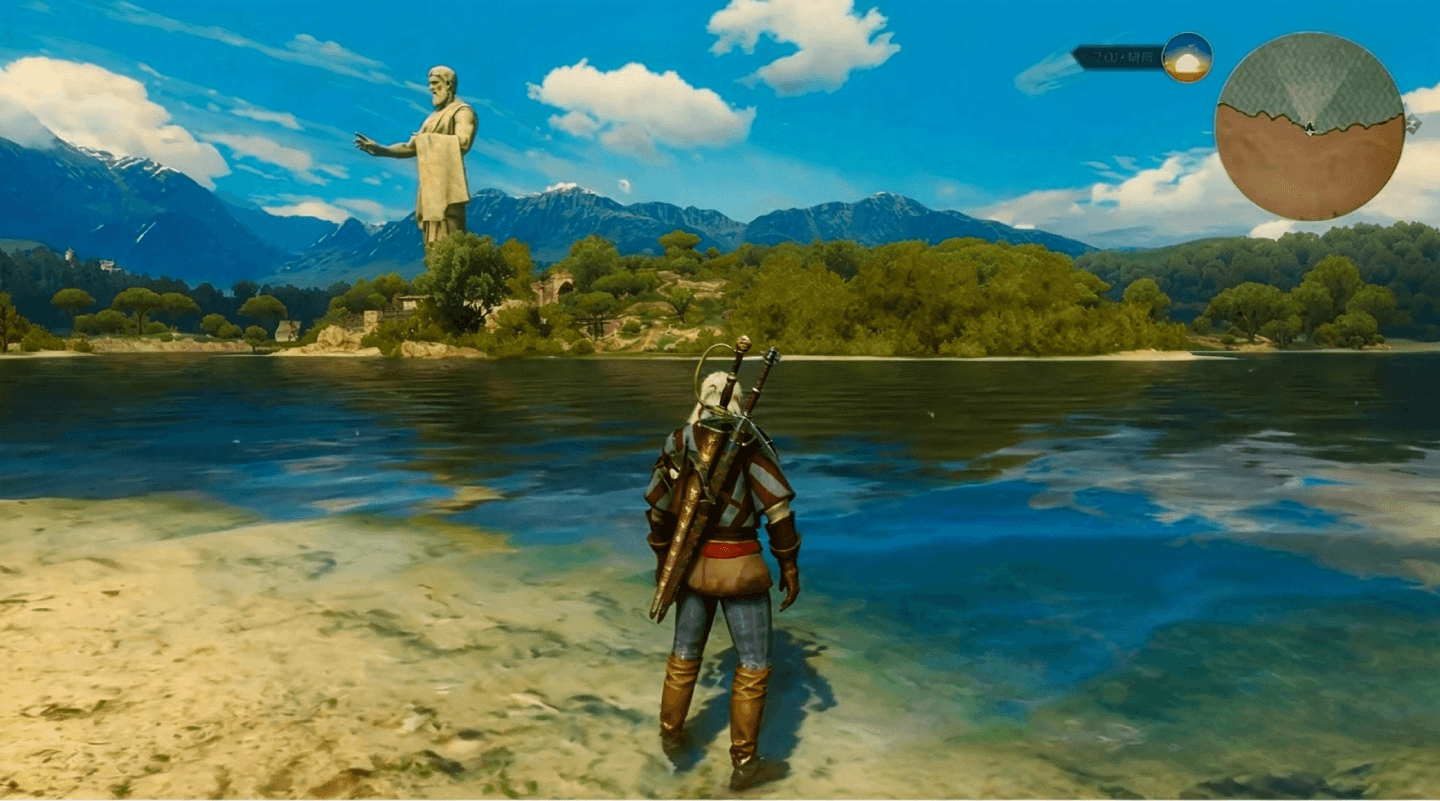

巫师3

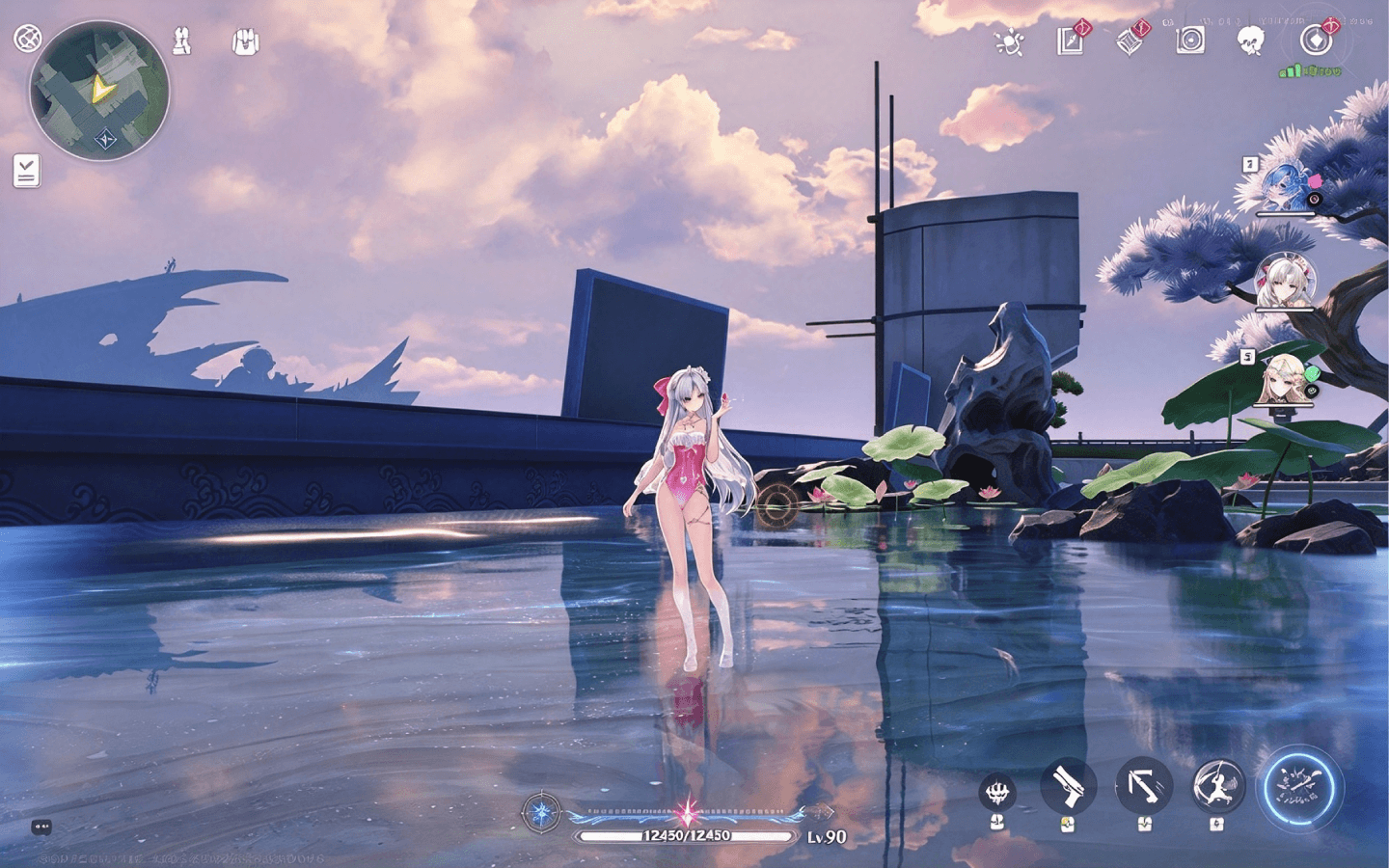

鸣潮
前置理论基础
1. DDA
DDA算法全称为数字微分分析器算法（Digital Differential Analyzer），是计算机图形学中最基础、最直观的直线光栅化算法之一。

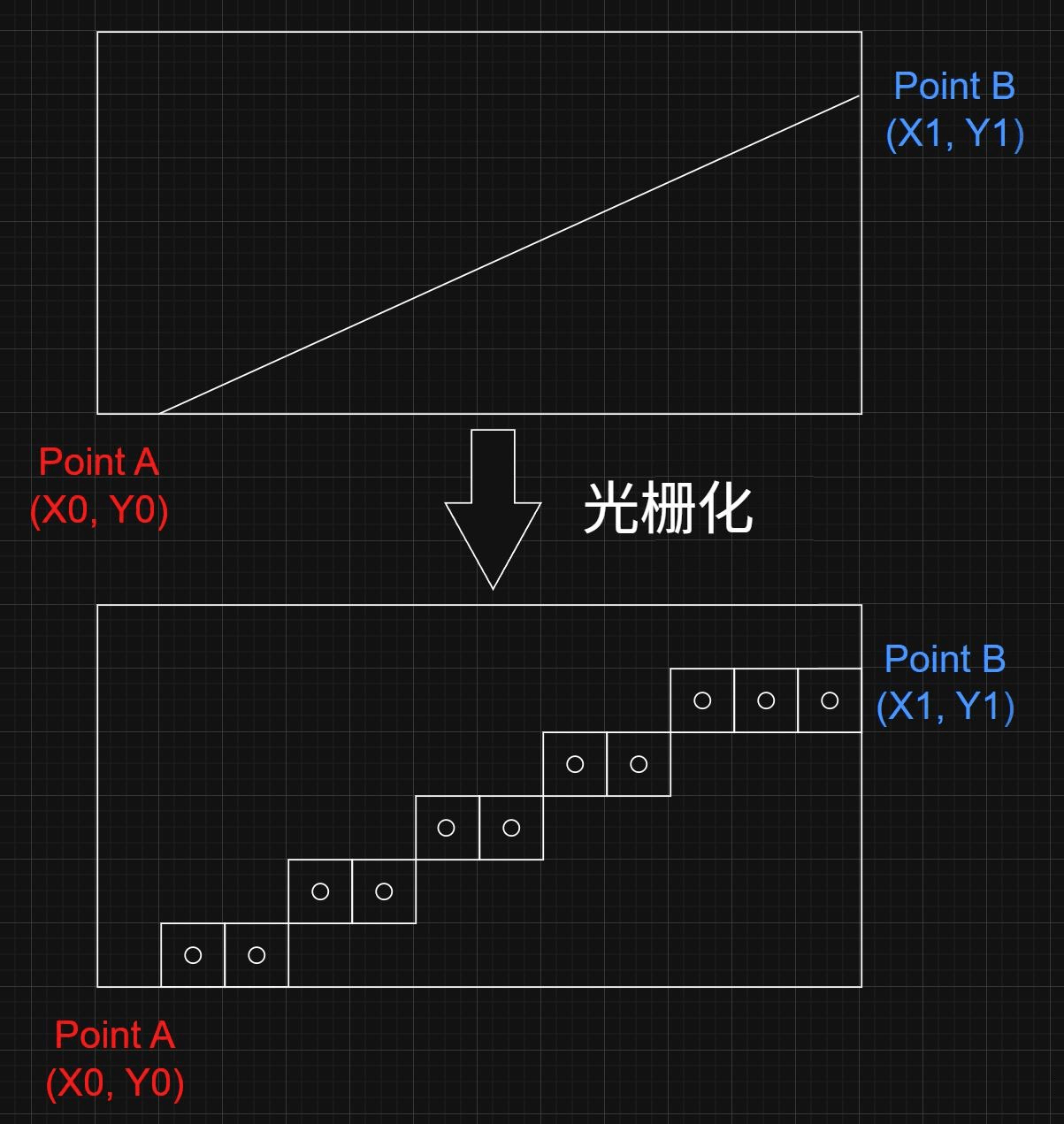

首先要明白在显示器上画线本质是画一系列的点，即每一个像素：

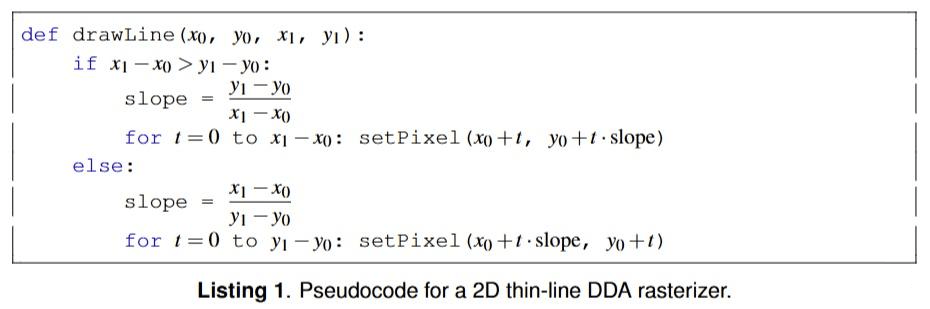

如果要光栅化一个3D线段, 应该考虑的就是如何选择XY步进方向, 即确定步进规则：
这段代码翻译过来就是：
- 先根据两个点的XY分量变化，确定使用一个主导方向。
- 步进时，在主导方向上进行加一，在另一个方向上进行光栅化判断。

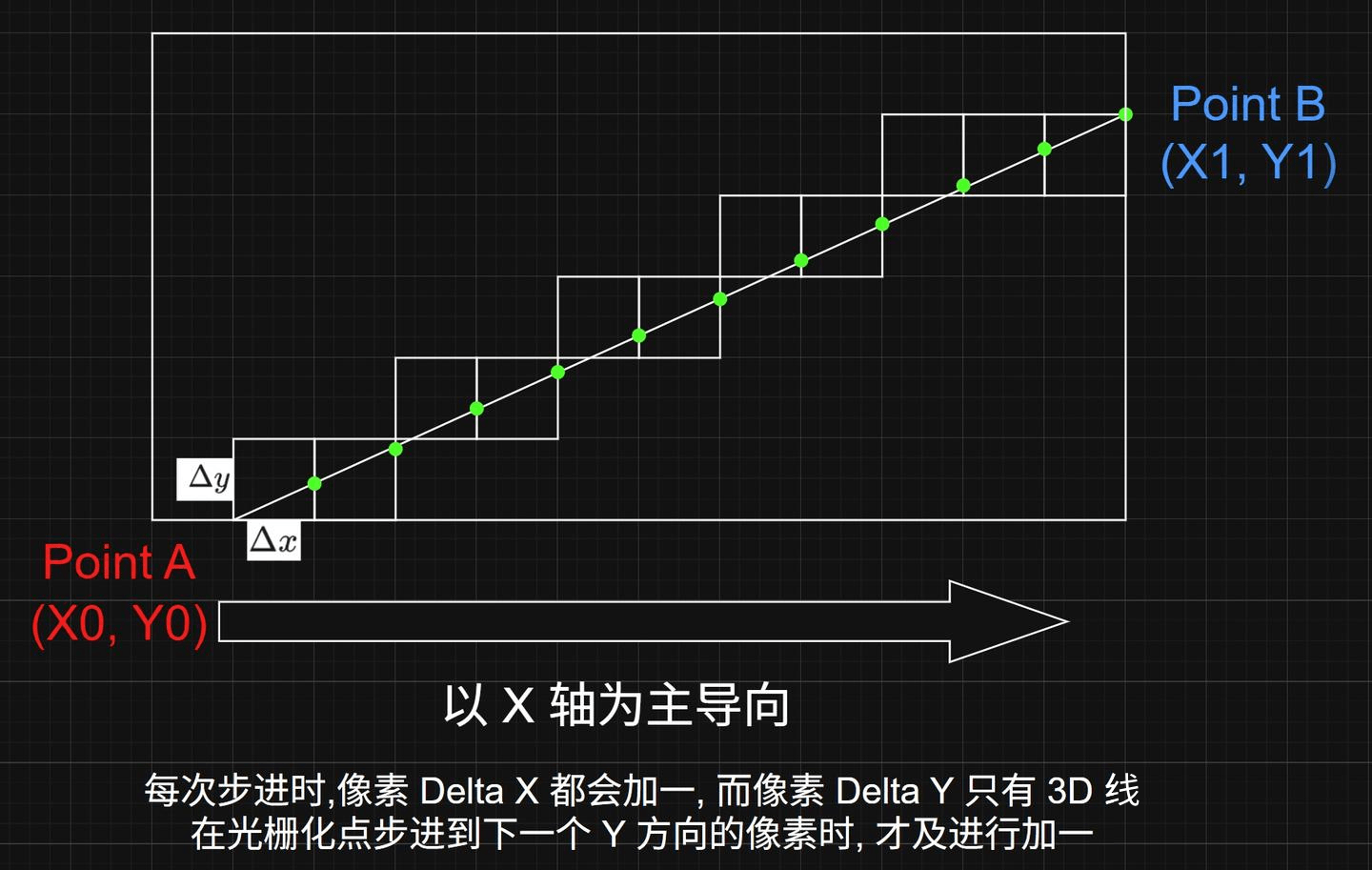

下图展示了当3D线在光栅化后，横向长度大于竖直长度时（即 X1 - X0 > Y1 - Y0），Draw的规则：
同理 X1 - X0 < Y1 - Y0。
2. Ray Tracing概述
光线追踪（Ray Tracing）是计算机图形学中基于物理光学原理的渲染技术，核心思想是模拟光线在三维场景中的传播、反射、折射与吸收过程，计算光线与物体表面的交互，最终生成具有高度真实感的图像。
光线追踪的本质是逆向模拟光的传播路径 —— 由于直接模拟从光源出发的海量光线（多数不会进入相机）效率极低，实际采用的是“从相机/眼睛向场景发射光线去找光源”的逆向思路。
一个基础的光线追踪的核心代码如下：
// 输入：光线、场景、递归深度；输出：光线最终颜色
Vector3 whitted_ray_trace(Ray ray, Scene scene, int depth) {
// 1. 终止条件：递归深度达到上限（避免无限递归）
if (depth > MAX_RECURSION_DEPTH) {
return Vector3(0, 0, 0); // 超出深度，无颜色贡献
}
// 2. 光线与场景求交（用BVH加速，替代遍历所有物体）
HitInfo hit = scene.bvh_root.intersect(ray);
if (!hit.is_hit) {
return scene.background; // 未命中物体，返回背景色
}
// 3. 计算直接光照（光源对交点的直接贡献）
Vector3 direct_light = calculate_direct_light(hit, scene);
// 4. 计算间接光照（反射+折射光线的递归贡献）
Vector3 indirect_light = Vector3(0, 0, 0);
Material mat = hit.material;
// 4.1 生成反射光线（金属/漫反射物体均有反射）
Vector3 reflect_dir = reflect(ray.direction, hit.normal);
Ray reflect_ray = Ray(
hit.point, // 反射光线起点=交点（偏移微小距离避免自相交）
reflect_dir, // 反射方向（单位向量）
1e-4, // t_min=1e-4（避免与自身交点）
INF // t_max=无穷大
);
// 反射颜色贡献=材质反射系数*反射光线递归结果
Vector3 reflect_color = whitted_ray_trace(reflect_ray, scene, depth+1);
indirect_light = indirect_light.add(reflect_color.multiply(mat.albedo));
// 4.2 生成折射光线（仅透明物体如玻璃、水）
if (mat.is_transparent) {
Vector3 refract_dir;
// 判断光线是从外部进入物体（法向量反向）还是内部射出
bool is_inside = ray.direction.dot(hit.normal) > 0;
Vector3 normal = hit.normal;
float eta_i = 1.0; // 入射介质折射率（空气=1.0）
float eta_t = mat.refractive_idx; // 透射介质折射率
if (is_inside) {
normal = normal.multiply(-1); // 内部射出时，法向量反向
swap(eta_i, eta_t); // 交换折射率
}
// 斯涅尔定律计算折射方向（判断是否全反射）
if (refract(ray.direction, normal, eta_i/eta_t, refract_dir)) {
Ray refract_ray = Ray(
hit.point,
refract_dir,
1e-4,
INF
);
// 折射颜色贡献=材质透射系数*折射光线递归结果
Vector3 refract_color = whitted_ray_trace(refract_ray, scene, depth+1);
indirect_light = indirect_light.add(refract_color.multiply(mat.albedo));
} else {
// 全反射：无折射，仅反射（如水中看空气的全反射）
indirect_light = indirect_light.add(reflect_color.multiply(mat.albedo));
}
}
// 5. 合并直接光照与间接光照（返回最终颜色）
return direct_light.add(indirect_light);
}
从代码中，我们可以知道，RayTracing做的事情是针对于全局的，依赖于整个场景信息，并且，求交的算法是针对于每个物体的每个表面（三角形）而言的，如果我们要在屏幕空间进行反射处理的话，首先遇到的难点就是采样什么，怎么求交。

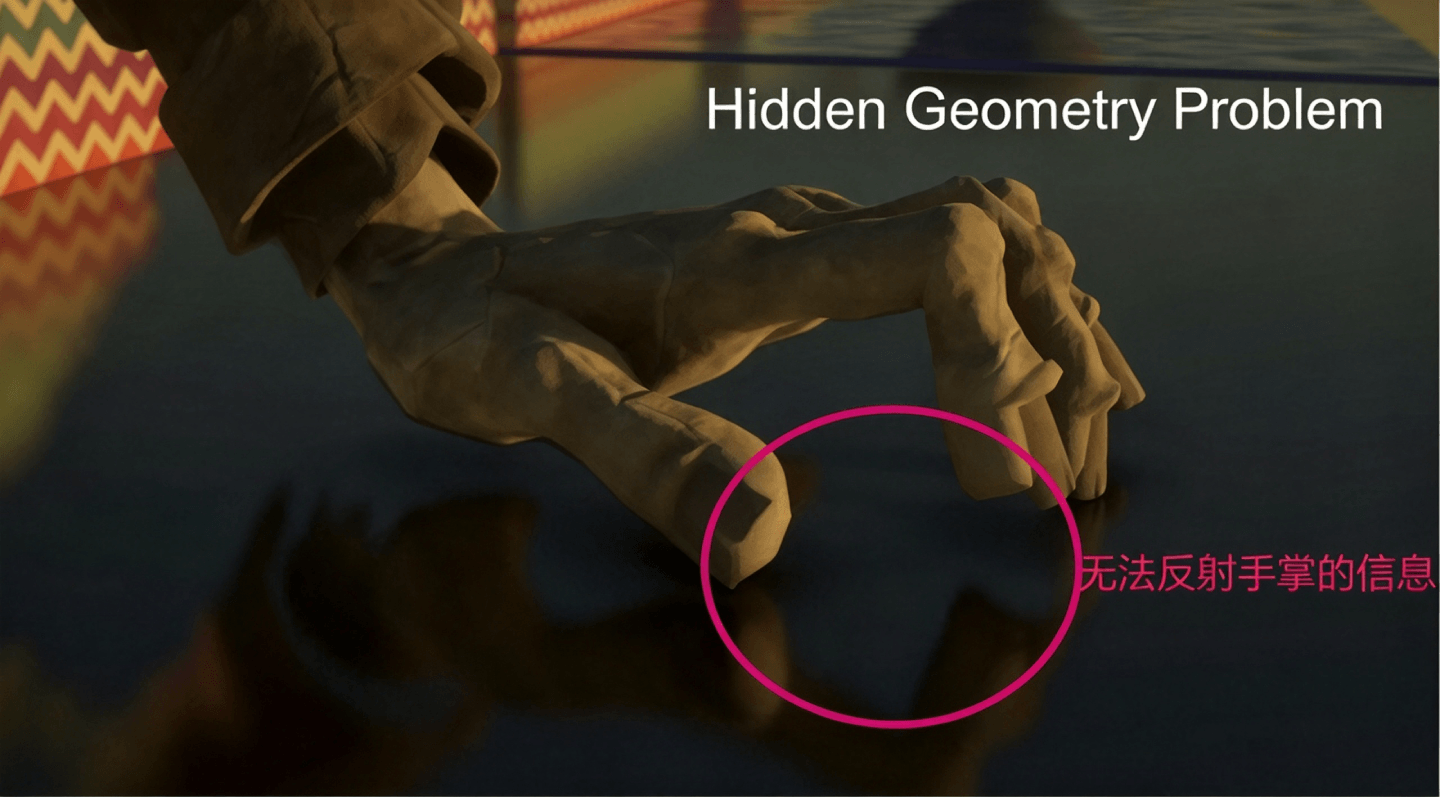

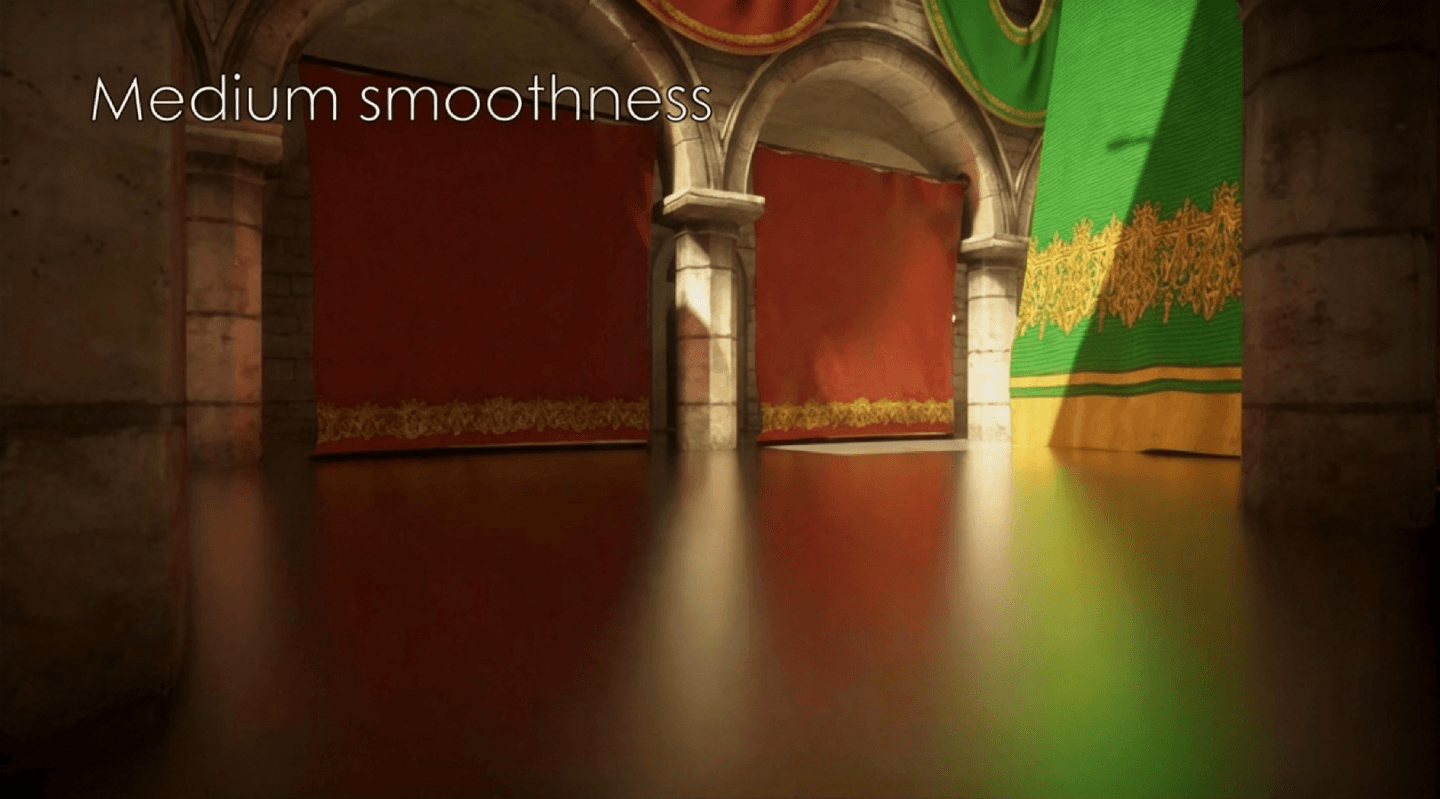

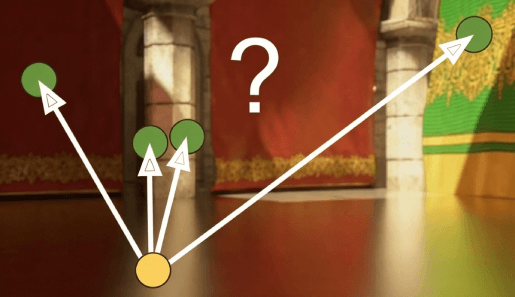

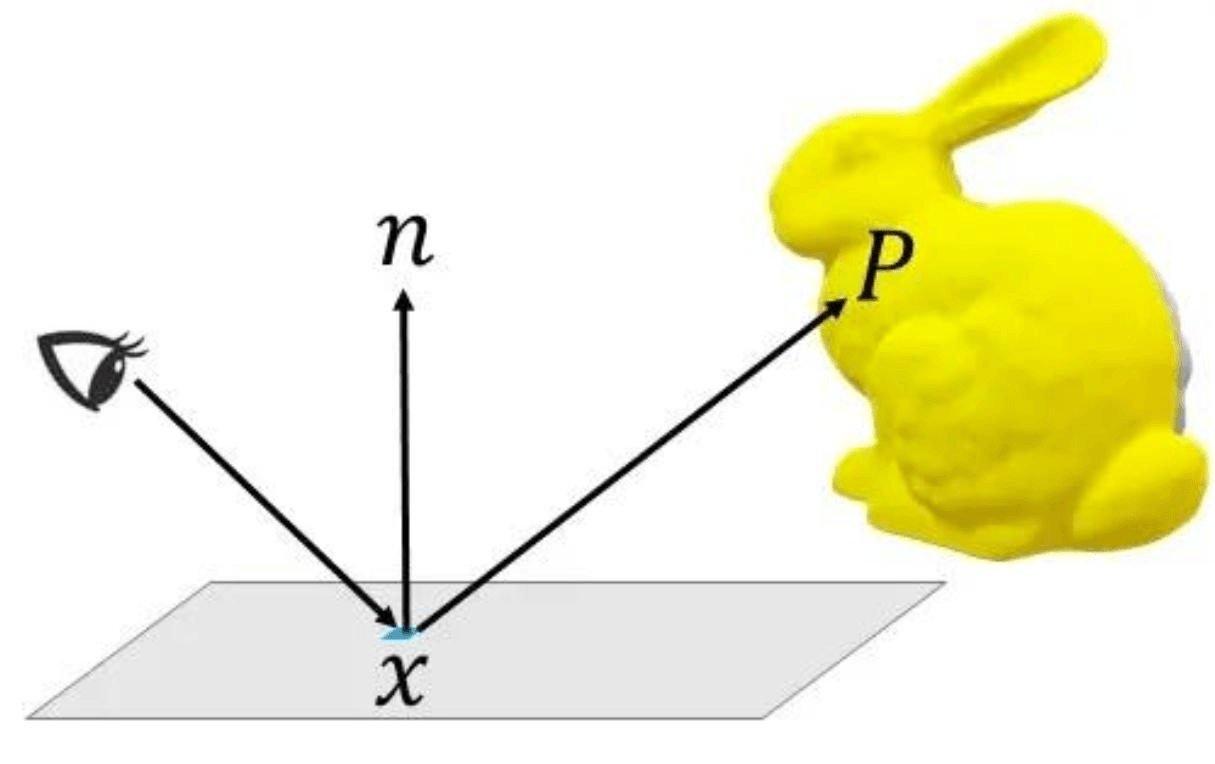

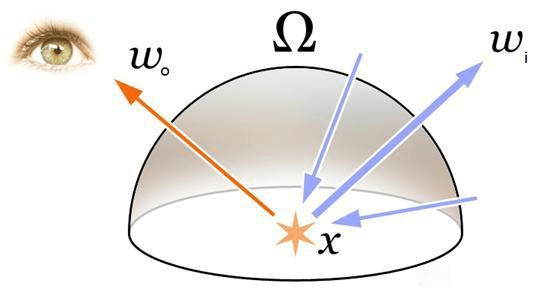

我们怎么在X点拿到P点的信息
针对以上两个问题，我们的SSR给出了十分棒的解决方案。首先，既然是屏幕空间，那么能采样到的信息也必然是屏幕空间的信息，这就不难想到，在Fragment Shader中，针对每一个像素，我们可以在屏幕空间利用深度信息（_CameraDepthRenderTexture）计算出其对应的Shading Point的世界位置，提取法线信息（_CameraNormalRenderTexture），并计算反射后的向量，在反射向量的方向上，我们可以采用步进式采样（Ray Marching）， 通过比较深度缓冲区中的深度图（_CameraDepthRenderTexture）与采样点的深度大小来判断光线是否命中场景表面，命中场景表面的颜色就从我们渲染好的场景图片（_CameraColorRenderTexture）中采样，最后叠加到原图像上。

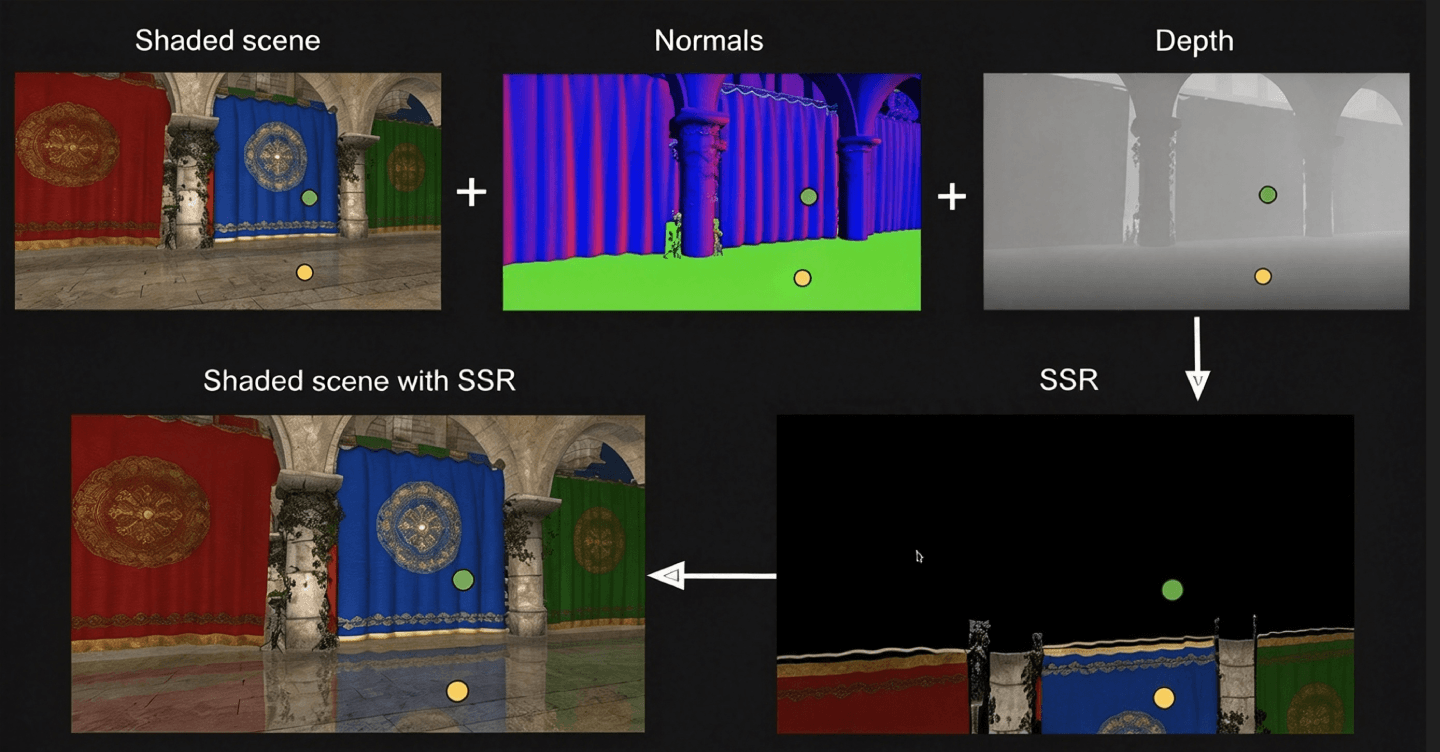

来自Games 202
总的来说，SSR流程为：
- 反射光线生成：从当前像素对应的3D点出发，根据表面法向量和视角方向，计算反射光线的方向（遵循反射定律）。
- 屏幕空间投影：将反射光线的3D路径投影到2D屏幕空间，转化为屏幕像素坐标系下的线段。
- 步进采样与命中检测：沿屏幕空间线段步进采样，对比“反射光线在该像素处的3D深度”与“深度缓冲区存储的场景深度”，判断是否命中。
- 反射颜色提取与融合：若命中，从颜色缓冲区提取命中像素的颜色作为反射色；若未命中（如反射光线指向视口外），则使用环境贴图（Environment Map）等fallback方案，最终将反射色与原像素色按材质属性融合。
3. Ray Marching
既然我们在屏幕空间进行反射处理，那么必然就拿不到所有场景的几何信息，也就无法实现真正的Ray Tracing，好在Ray Marching给了我们不错的采样思路。
Ray Marching（光线步进）是计算机图形学中一种基于迭代采样的渲染技术，核心思想是沿光线传播方向“逐步推进”并采样场景，通过判断“当前采样点是否满足终止条件”（如命中物体、超出最大距离）来计算光线与场景的交互。

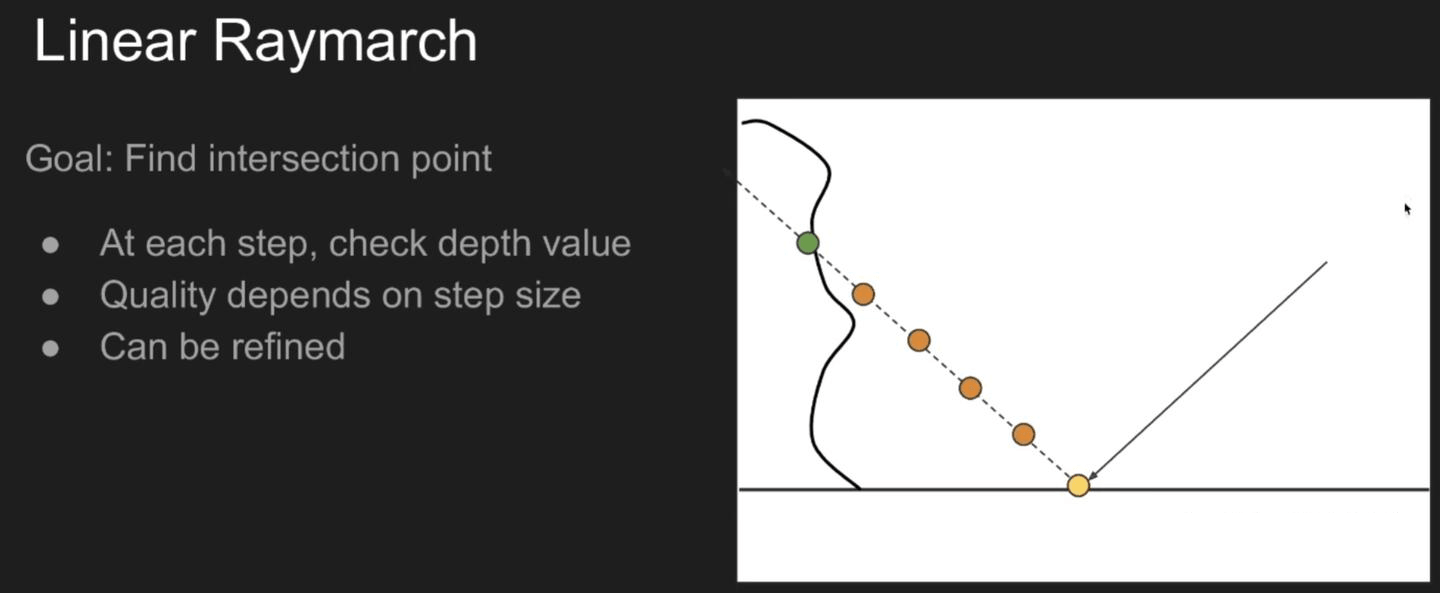

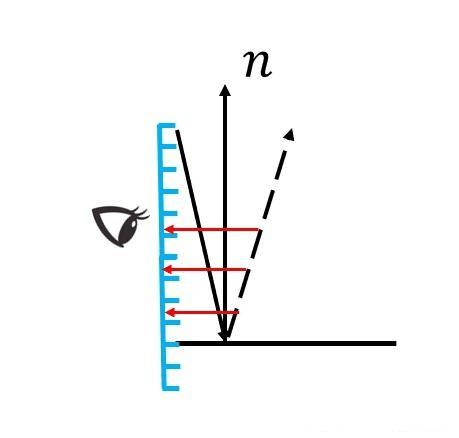

顾名思义，Ray Marching就是射线一步一步走的意思。从Shading Point开始，向我们反向向量一步一步进行采样计算，如图所示：
Games202 ScreenSpaceReflection 39分44秒[2]。
单从Ray Marching角度来说，我们需要考虑的就是步长和步进次数，如果步长越大，采样也就越不精准（容易越过交点的表面）， 如果步长过小，那么就会导致过度采样（Over Sampling）， 白白浪费性能，步进次数同理。
4. Efficient GPU DDA Solution
高效GPU DDA解决方案的论文中，详细介绍了具体怎么做Ray Marching，这里我们简练地说一下。

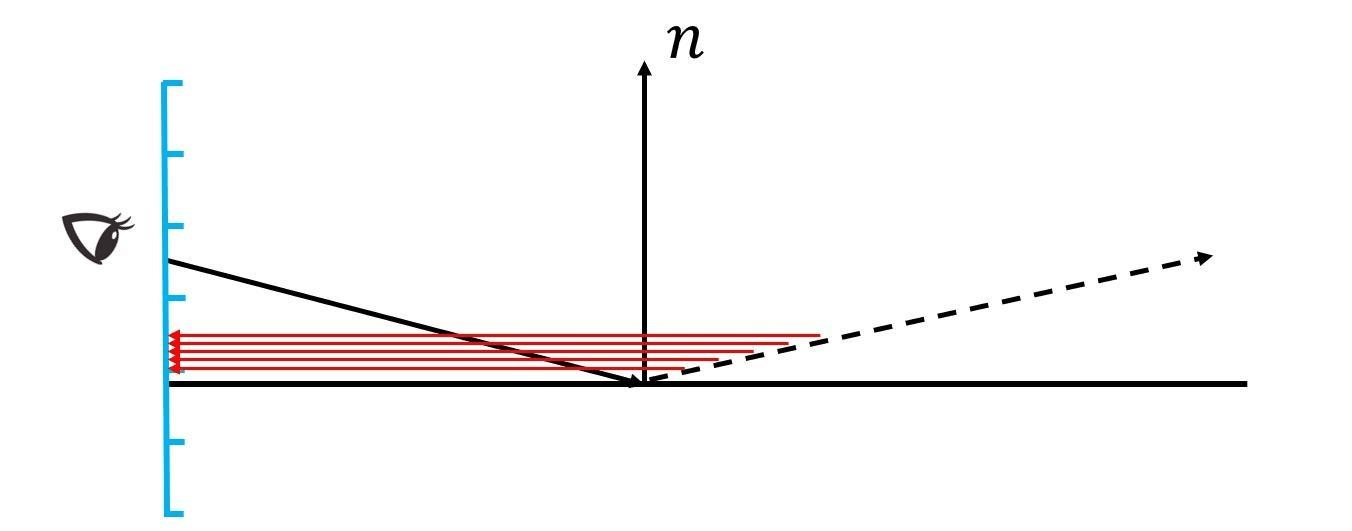

如果我们的步进是在世界空间进行的（即在世界空间中是均匀步进采样，如下图），那么会出现的两个严重问题：首先，如果我们的Shading Point距离相机远，则我们每次步进对应的其实就是一两个像素，可我们还得进行100来次的采样，这会导致严重的Over Sampling，如下图：
https://zhuanlan.zhihu.com/p/386510829
如果我们的Shading Point距离我们的相机过近，那么我们一个步长又会导致在屏幕空间中跨度太大，从而使精度大大降低，如下图：
https://zhuanlan.zhihu.com/p/386510829

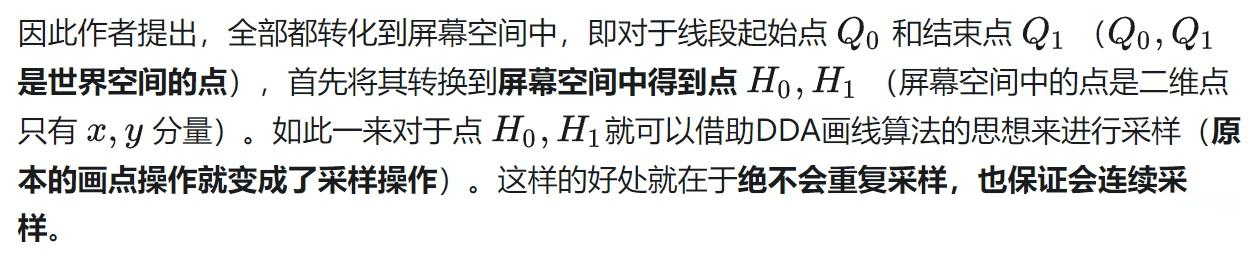

那么我们如何采样才能最大程度利用起来屏幕信息呢？答案就是把我们的步进过程放到屏幕空间！
https://zhuanlan.zhihu.com/p/386510829

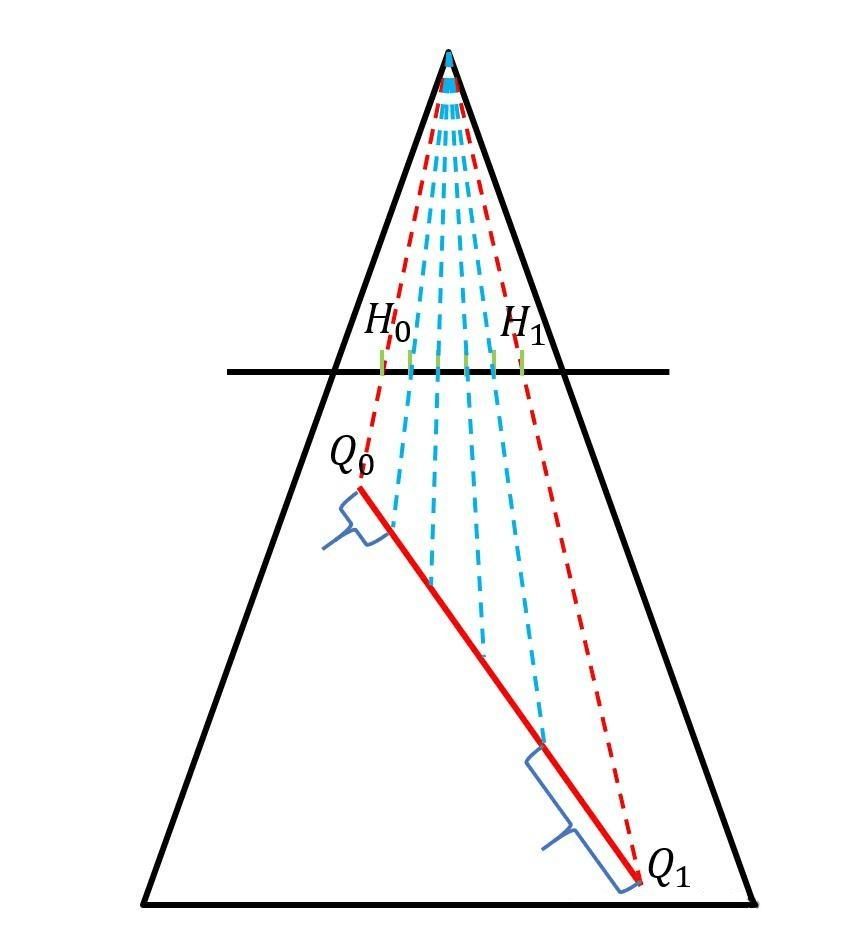

注意：屏幕空间进行Ray Marching丢了深度信息（我们步进到一个像素，我们不知道其步进采样点的深度），因此还需要单独保存在屏幕空间从H0变化到H1的z值（学过透视投影就知道不能用Q0到Q1进行线性插值，透视投影矩阵推导：Games101 MVP变换[3]）。

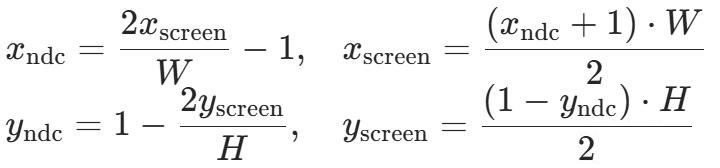

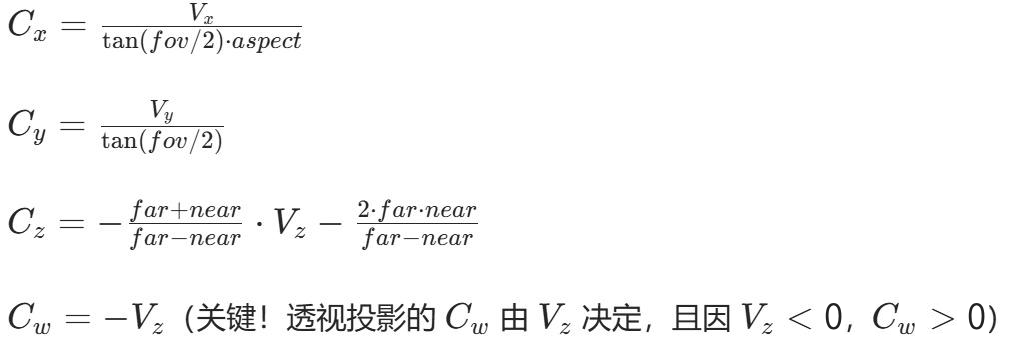

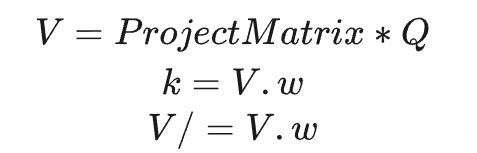

为了找到步进采样点的深度，把视线空间的Q变换到裁剪空间，保留其w分量，通过透视除法转换到NDC空间中的V，这样我们就得到了与屏幕空间的成线性关系的坐标了：
之后，把步进采样屏幕空间的坐标转化为NDC空间的V，再反向投影到视线空间Q，此时就可以读取步进出来的深度了：
原文链接：
https://jcgt.org/published/0003/04/04/paper.pdf
知乎猫猫居士介绍此论文：
【论文复现】Efficient GPU Screen-Space Ray Tracing
SSR算法分析与实战
先来一个基本的SSR实现，我们可以用URP管线下的RenderFeature + Blit Shader，也可以使用MonoBehaviour(C#) + ComputeShader实现，本质都是利用GPU进行运算，本文使用URP管线的RenderFeature来实现SSR效果，对Computer Shader感兴趣的，可以简单看一下【Unity教程】小祥带你实现屏幕空间反射SSR_哔哩哔哩_bilibili[4]。

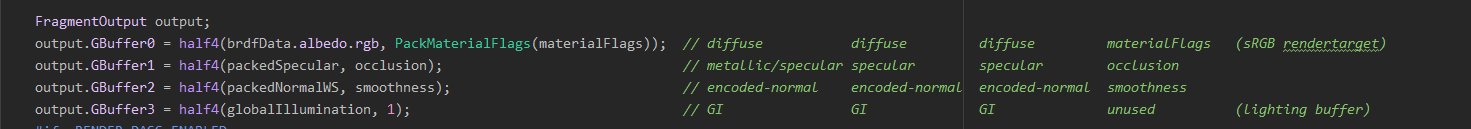

这里我使用延迟渲染管线进行渲染，我认为这种基于屏幕空间处理的，和延迟渲染十分搭配，所需要的数据只需要跑一遍pass就全都拿到了，成功把计算和数据读取解耦合，如果要新添加功能也十分容易。值得注意的是，GBuffer2的xyz储存的是世界空间法线，a通道储存的是光滑度信息。
1. 基本配置

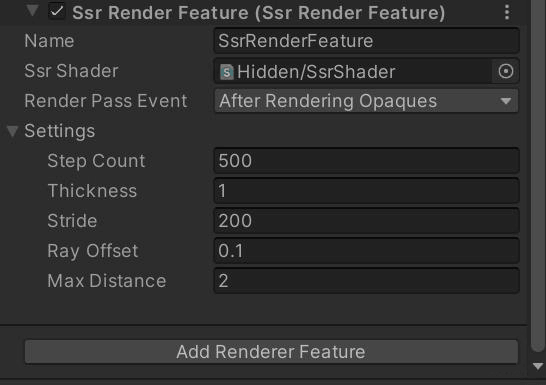

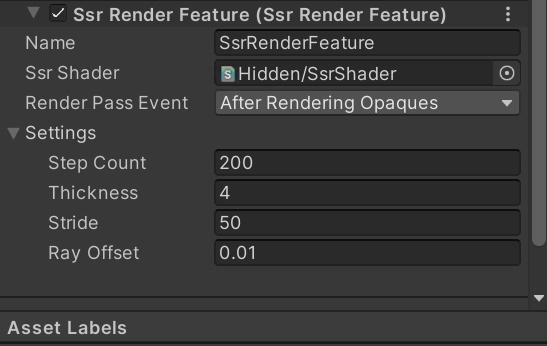

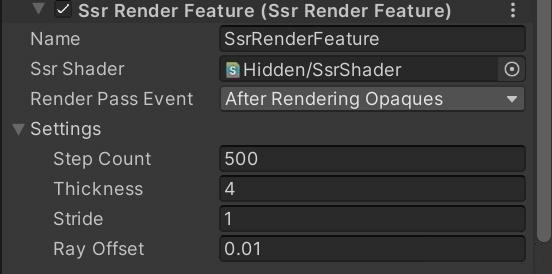

创建Render Pipeline，创建Render Feature：
using System;
using UnityEngine;
using UnityEngine.Rendering;
using UnityEngine.Rendering.Universal;
using UnityEngine.Serialization;
namespaceScreenSpaceReflection.Render
{
publicclassSsrRenderFeature : ScriptableRendererFeature
{
[Serializable]
publicclassSsrSettings
{
[SerializeField] internalint StepCount = 200;
[SerializeField] internalfloat Thickness = 0.3f;
[SerializeField] internalfloat Stride = 0.1f;
[SerializeField] internalfloat RayOffset = 0.1f;
}
[SerializeField] private Shader m_SsrShader;
[SerializeField] private RenderPassEvent m_RenderPassEvent = RenderPassEvent.AfterRenderingOpaques;
[SerializeField] private SsrSettings m_Settings = new();
private Material m_SsrMaterial;
private SsrRenderPass m_SsrRenderPass;
public override void Create()
{
m_SsrRenderPass ??= new SsrRenderPass();
m_SsrRenderPass.renderPassEvent = m_RenderPassEvent;
if(!m_SsrShader)
m_SsrShader = Shader.Find("Hidden/Universal Render Pipeline/Blit");
m_SsrMaterial = CoreUtils.CreateEngineMaterial(m_SsrShader);
m_SsrRenderPass.Create(m_SsrMaterial);
}
public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData)
{
renderer.EnqueuePass(m_SsrRenderPass);
}
public override void SetupRenderPasses(ScriptableRenderer renderer, in RenderingData renderingData)
{
m_SsrRenderPass.Setup(m_Settings);
}
// 一定要做好内存管理!!!!!
protected override void Dispose(bool disposing)
{
m_SsrRenderPass?.Dispose();
m_SsrRenderPass?.ClearUp();
m_SsrRenderPass = null;
}
}
}
创建C#，来个RenderPass：
using UnityEngine;
using UnityEngine.Experimental.Rendering;
using UnityEngine.Rendering;
using UnityEngine.Rendering.Universal;
namespaceScreenSpaceReflection.Render
{
staticclassSsrShaderConstants
{
publicstaticreadonlystring SsrTexName = "_SsrTex";
publicstaticreadonlyint SsrTexID = Shader.PropertyToID(SsrTexName);
// x: step count, y: thickness, z: step size(Stride)
publicstaticreadonlyint SsrParametersID = Shader.PropertyToID("_SsrParameters");
}
publicclassSsrRenderPass : ScriptableRenderPass
{
privateconststring m_SsrProfilingTag = "SSRRenderPass";
private ProfilingSampler m_ProfilingSampler = new(m_SsrProfilingTag + "_Sampler");
private SsrRenderFeature.SsrSettings m_Settings;
private Material m_SsrMaterial;
private RTHandle m_SourceRT;
private RTHandle m_DestinationRT;
private RTHandle m_SsrRT;
private RenderTextureDescriptor m_Descriptor;
public void Create(Material ssrMaterial)
{
m_SsrMaterial = ssrMaterial;
m_SsrRT = RTHandles.Alloc(SsrShaderConstants.SsrTexID, name: SsrShaderConstants.SsrTexName);
}
public void Setup(SsrRenderFeature.SsrSettings settings)
{
m_Settings = settings;
}
public override void OnCameraSetup(CommandBuffer cmd, ref RenderingData renderingData)
{
m_SourceRT = renderingData.cameraData.renderer.cameraColorTargetHandle;
m_DestinationRT = renderingData.cameraData.renderer.cameraColorTargetHandle;
m_Descriptor = renderingData.cameraData.cameraTargetDescriptor;
m_Descriptor.useMipMap = false;
m_Descriptor.autoGenerateMips = false;
m_SsrMaterial.SetVector(SsrShaderConstants.SsrParametersID,
new Vector4(m_Settings.StepCount, m_Settings.Thickness / 100,
m_Settings.Stride / 100000, m_Settings.RayOffset));
}
public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
{
CommandBuffer cmd = CommandBufferPool.Get(m_SsrProfilingTag + "_CommandBuffer");
using (new ProfilingScope(cmd, m_ProfilingSampler))
{
var tempDesc = GetCompatibleDescriptor(m_Descriptor.width, m_Descriptor.height,
GraphicsFormat.B10G11R11_UFloatPack32);
RenderingUtils.ReAllocateIfNeeded(ref m_SsrRT, tempDesc, FilterMode.Bilinear,
TextureWrapMode.Clamp,
name: m_SsrRT.name);
Blitter.BlitCameraTexture(cmd, m_SourceRT, m_SsrRT, RenderBufferLoadAction.DontCare,
RenderBufferStoreAction.Store, m_SsrMaterial, 0);
Blitter.BlitCameraTexture(cmd, m_SsrRT, m_DestinationRT);
}
context.ExecuteCommandBuffer(cmd);
cmd.Clear();
CommandBufferPool.Release(cmd);
}
public override void OnCameraCleanup(CommandBuffer cmd)
{
m_SourceRT = null;
m_DestinationRT = null;
}
// 一定要做好内存管理!!!!!
public void Dispose()
{
m_SsrRT?.Release();
}
public void ClearUp()
{
CoreUtils.Destroy(m_SsrMaterial);
}
RenderTextureDescriptor GetCompatibleDescriptor(int width, int height, GraphicsFormat format,
DepthBits depthBufferBits = DepthBits.None)
=> GetCompatibleDescriptor(m_Descriptor, width, height, format, depthBufferBits);
private static RenderTextureDescriptor GetCompatibleDescriptor(RenderTextureDescriptor desc, int width,
int height, GraphicsFormat format, DepthBits depthBufferBits = DepthBits.None)
{
desc.depthBufferBits = (int)depthBufferBits;
desc.msaaSamples = 1;
desc.width = width;
desc.height = height;
desc.graphicsFormat = format;
return desc;
}
}
}
基本的Blit：
Shader "Hidden/SsrShader"
{
SubShader
{
Tags { "RenderType" = "Opaque""RenderPipeline" = "UniversalPipeline"}
LOD 100
Pass
{
Name "SsrPass"
ZTest Always
ZWrite Off
Cull Off
HLSLPROGRAM
#pragma vertex Vert
#pragma fragment Fragment
#pragma multi_compile_fragment _ _LINEAR_TO_SRGB_CONVERSION
#pragma multi_compile_fragment _ DEBUG_DISPLAY
// Core.hlsl for XR dependencies
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
#include "Packages/com.unity.render-pipelines.core/Runtime/Utilities/Blit.hlsl"
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Debug/DebuggingFullscreen.hlsl"
#include "Packages/com.unity.render-pipelines.core/ShaderLibrary/Color.hlsl"
SAMPLER(sampler_BlitTexture);
half4 Fragment(Varyings input) : SV_Target
{
UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input);
float2 uv = input.texcoord;
half4 col = SAMPLE_TEXTURE2D_X(_BlitTexture, sampler_BlitTexture, uv);
#ifdef _LINEAR_TO_SRGB_CONVERSION
col = LinearToSRGB(col);
#endif
#if defined(DEBUG_DISPLAY)
half4 debugColor = 0;
if(CanDebugOverrideOutputColor(col, uv, debugColor))
{
return debugColor;
}
#endif
return col;
}
ENDHLSL
}
}
}

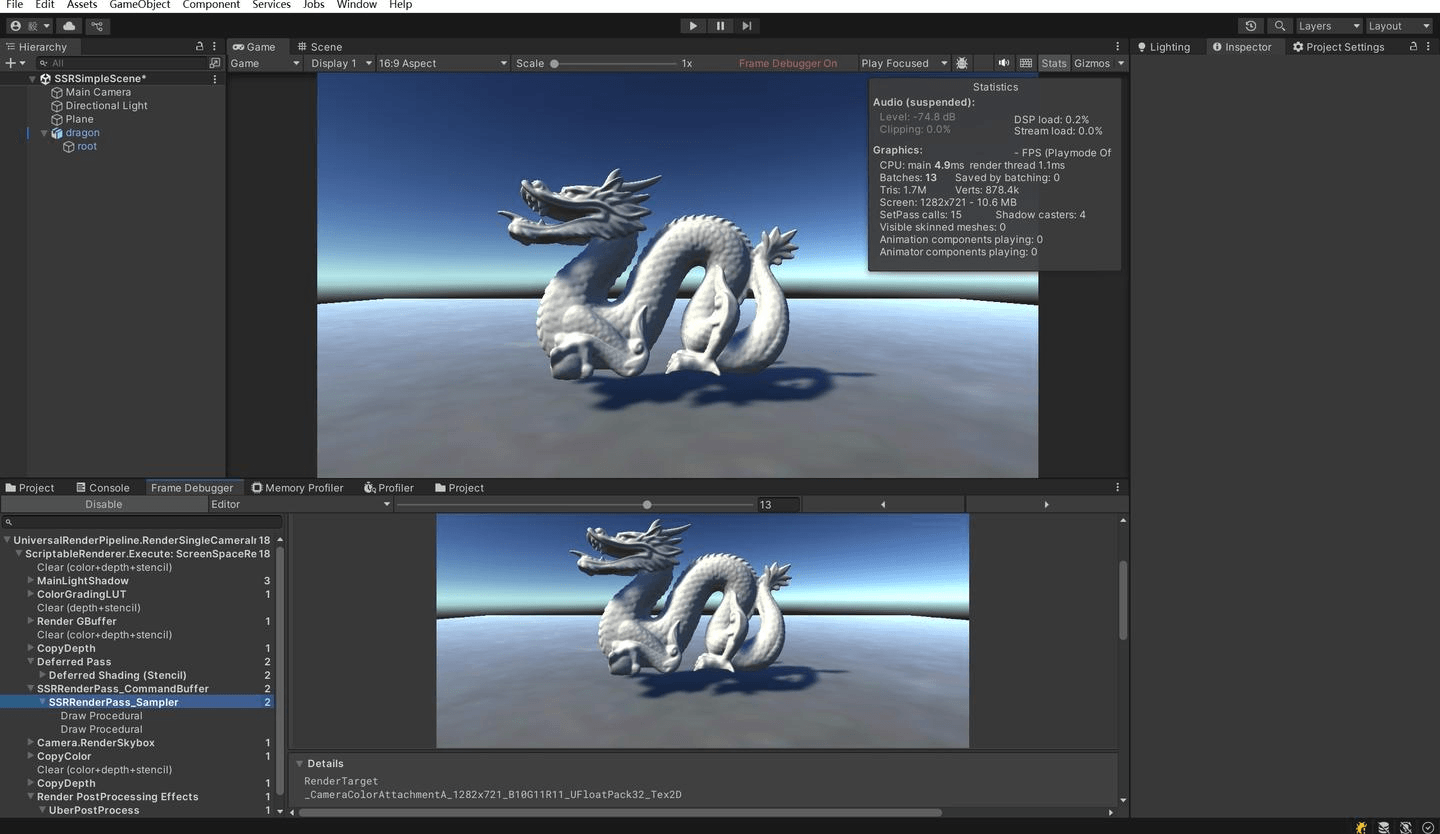

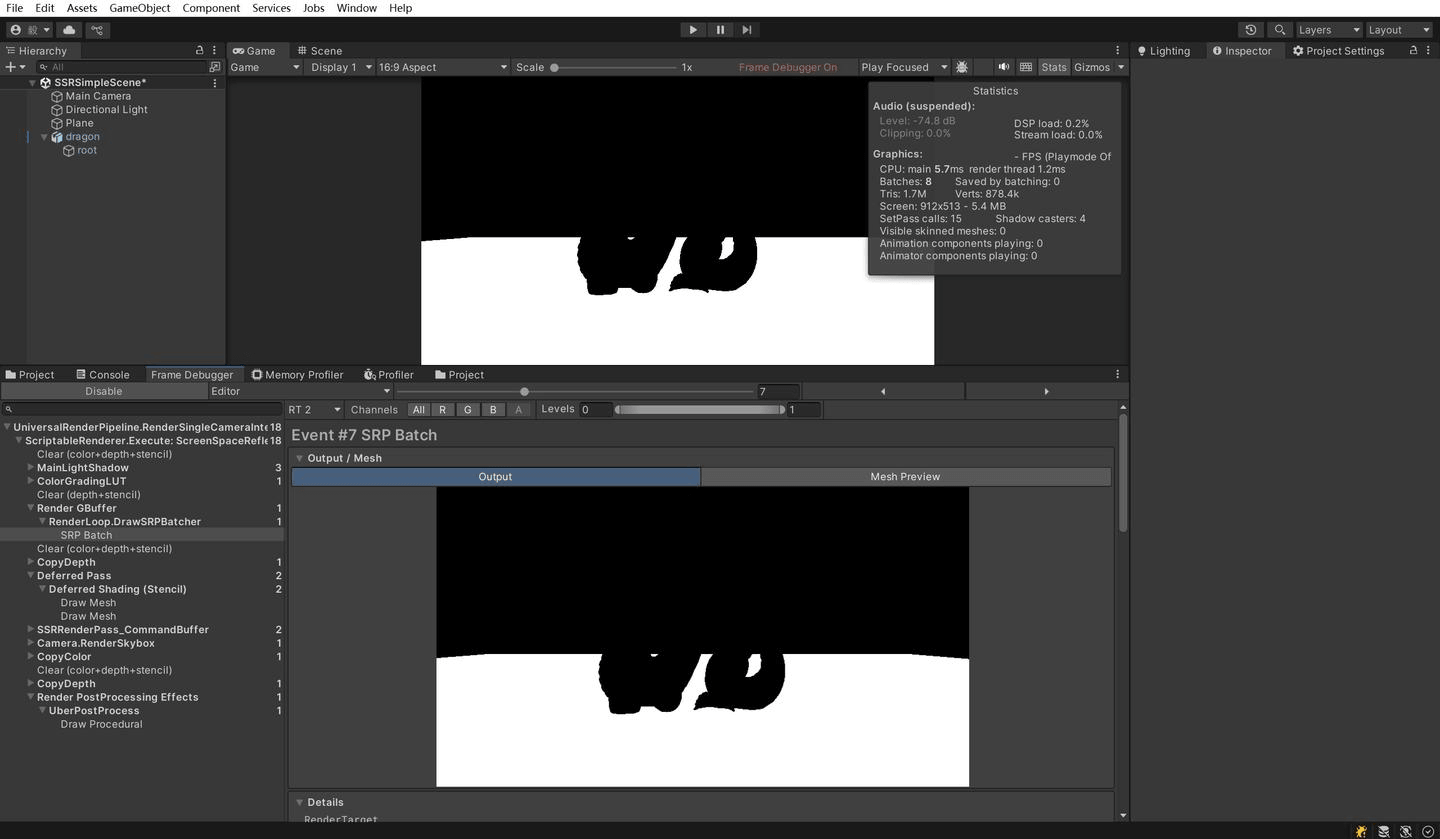

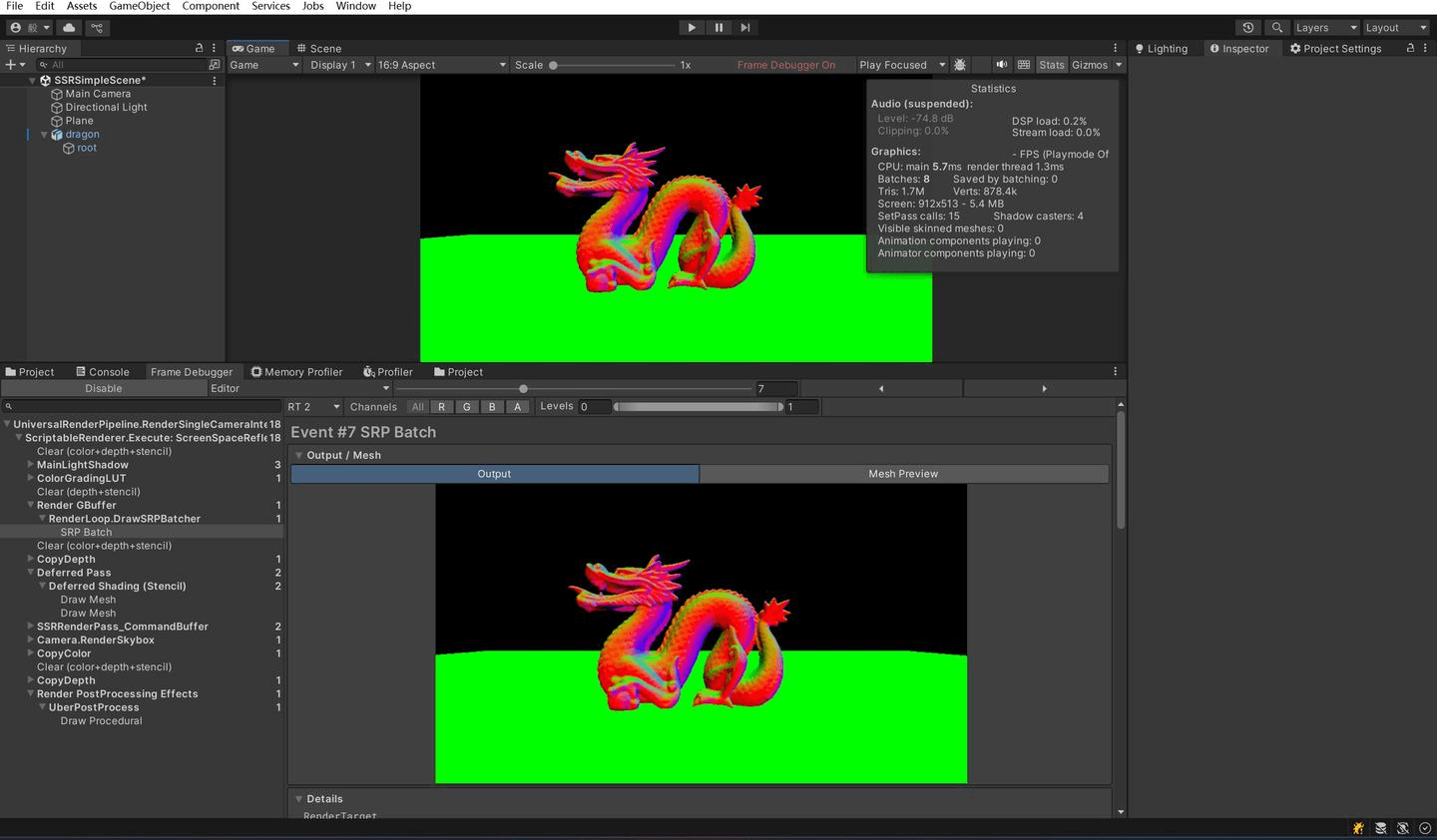

运行之后看到这两个Draw Procedural，就是成功了！

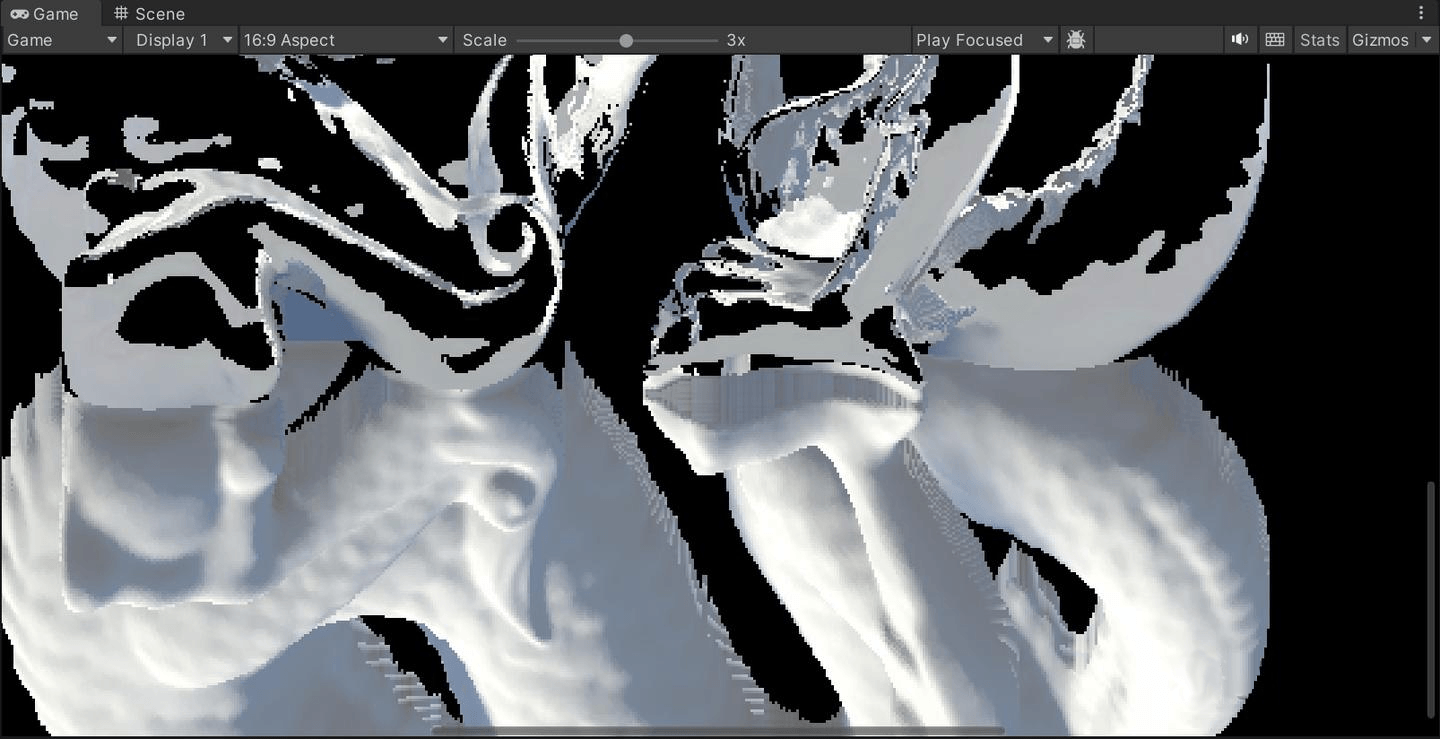

视图空间Ray Marching
Shader：
// Core.hlsl for XR dependencies
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
........
// -- -- -- -- -- -- Functions -- -- -- -- -- -
// 函数都放在这里(看下文)
#include "Assets/ScreenSpaceReflection/Shaders/ShaderLib/SsrFunctions.hlsl"
// -- -- -- -- -- -- Uniform Variable -- -- -- -- -- -
SAMPLER(sampler_BlitTexture);
// x : step count, y : thickness, z : step size w : ray offset
float4 _SsrParameters;
#define RAY_OFFSET _SsrParameters.w
#define STEP_COUNT _SsrParameters.x
#define THICKNESS _SsrParameters.y
#define STEP_SIZE _SsrParameters.z
// -- -- -- -- -- -- Shader Stage -- -- -- -- --
half4 SsrFrag(Varyings input) : SV_Target
{
// -- -- -- Base Data -- -- -- --
float2 uv = input.texcoord;
// rawDepth 记录NDC空间的Z信息 [0, 1]
float rawDepth = SampleSceneDepth(uv);
// linearDepth 为视线空间的Z坐标绝对值
// float linear01Depth = Linear01Depth(rawDepth, _ZBufferParams);
float3 normalWS = 0;
float smoothness = 0;
GetNormalAndSmoothness(uv, normalWS, smoothness);
float3 normalVS = TransformWorldToViewDir(normalWS);
float3 posWS = GetWorldSpacePosition(uv, rawDepth);
float3 viewDirWS = normalize(_WorldSpaceCameraPos - posWS);
float3 viewDirVS = TransformWorldToViewDir(viewDirWS);
float3 reflDirWS = normalize(- reflect(viewDirWS, normalWS));
float3 posVS = TransformWorldToView(posWS);
// 存在自反射，需要加一定的偏移
float3 rayVS = posVS + normalVS * RAY_OFFSET;
// -- -- -- Shading -- -- -- -- --
// 视图空间RayMarching
UNITY_LOOP
for (int i = 0; i < STEP_COUNT; i ++)
{
rayVS += reflDirVS * STEP_SIZE * i;
float2 currRayUV;
ReconstructUV(rayVS, currRayUV);
float currSampleDepth = SampleSceneDepth(currRayUV).x;
// 重构出相机空间的Z坐标（绝对值）进行比较，方便调参
float currSampleZ = LinearEyeDepth(currSampleDepth, _ZBufferParams);
float currRayZ = - rayVS.z;
float deltaZ = currRayZ - currSampleZ;
if (deltaZ >= 0 && deltaZ < THICKNESS)
{
// for debug：直接获取到反射的信息
// return GetSource(currRayUV);
return GetSource(currRayUV) * smoothness + GetSource(uv);
}
}
// for debug：未击中的区域为黑色
// return half4(0.0, 0.0, 0.0, 1.0);
return GetSource(uv);
}
Shader Functions:
// 获取Blit Texture
half4 GetSource(float2 uv)
{
return SAMPLE_TEXTURE2D_X_LOD(_BlitTexture, sampler_LinearRepeat, uv, _BlitMipLevel);
}
// 获取normal
float3 GetNormal(float2 uv)
{
return SAMPLE_TEXTURE2D_X(_CameraNormalsTexture, sampler_CameraNormalsTexture, uv).xyz;
}
// 在延迟渲染管线的Normal Buffer中，a通道输出的是平滑度
// 获取世界空间的法线和平滑度
void GetNormalAndSmoothness(float2 uv, out float3 normal, out float smoothness)
{
float4 normalAndSmoothness = SAMPLE_TEXTURE2D_X(_CameraNormalsTexture, sampler_CameraNormalsTexture, uv);
normal = normalize(normalAndSmoothness.xyz);// 在normalize时， 注意不要有w分量
smoothness = normalAndSmoothness.w;
}
// 反投影重建世界坐标
float3 GetWorldSpacePosition(float2 uv, half depth)
{
return ComputeWorldSpacePosition(uv.xy, depth, UNITY_MATRIX_I_VP);
}
// ---------- temp ---------------
// 从视图空间坐标重构屏幕空间的片元uv和深度
void ReconstructUVAndDepth(float3 posWS, out float2 uv, out float depth)
{
half4 posCS = TransformWViewToHClip(posWS);
// posCS.w = -posVS.z
half4 posNDC = posCS / posCS.w;
depth = posNDC.z;
uv = float2(posCS.x, posCS.y * _ProjectionParams.x) / posCS.w * 0.5 + 0.5;
}
// 从视图空间坐标重构屏幕空间的片元uv和深度
void ReconstructUV(float3 posWS, out float2 uv)
{
half4 posCS = TransformWViewToHClip(posWS);
uv = float2(posCS.x, posCS.y * _ProjectionParams.x) / posCS.w * 0.5 + 0.5;
}
参数：
为了调的时候方便，我将参数进行了缩放：
m_SsrMaterial.SetVector(SsrShaderConstants.SsrParametersID,
new Vector4(m_Settings.StepCount, m_Settings.Thickness / 100,
m_Settings.Stride / 100000, m_Settings.RayOffset));
参数需要谨慎调试！
效果：
Debug
还算不错
1. 问题解析

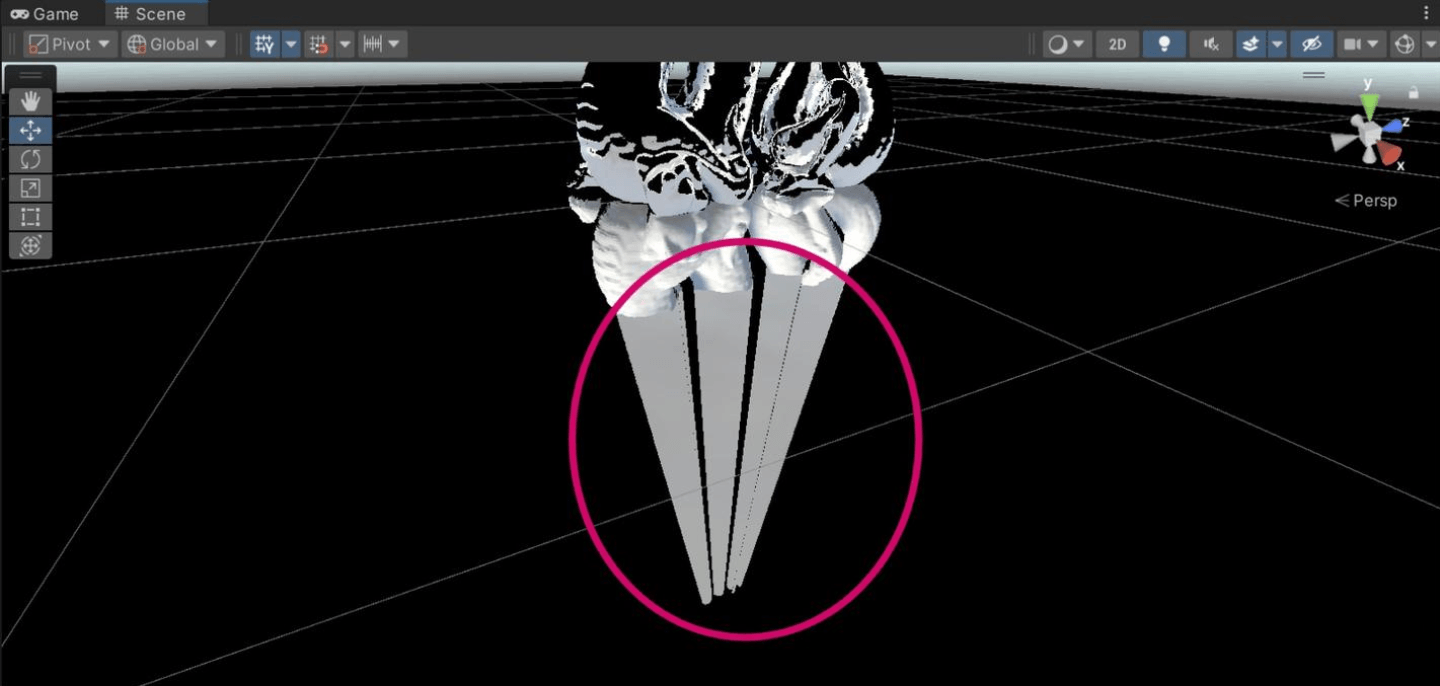

问题1：相机向下看时，出现相同颜色的拉丝现象：
原因其实是我们这一部分已经步进到屏幕外了，采样的点自然也是屏幕外的CameraColor，又由于我们的Warp模式为Clamp，所以采样出来的东西会显示一大长条相同颜色的拉丝，这只需要在我们步进时，检查uv是否到屏幕外就能解决这个问题：
UNITY_LOOP
for (int i = 0; i < STEP_COUNT; i++)
{
.........
ReconstructUV(rayVS, currRayUV);
if (any(currRayUV < 0.0) || any(currRayUV > 1.0))
// for debug：超出屏幕外的返回黑色
return half4(0.0, 0.0, 0.0, 1.0);
// return GetSource(uv);
float currSampleDepth = SampleSceneDepth(currRayUV).x;
.........
}
问题2：分级拉丝
这个问题还是比较难以理解的，简单来说就是Stride（步长）太大，高频的细节对不齐，无法完全精确捕捉到像素级别的信息，而我的解决办法就是直接拉小步长，同时提高Step Count：
效果：
高频细节出来了
性能？
2. 性能分析

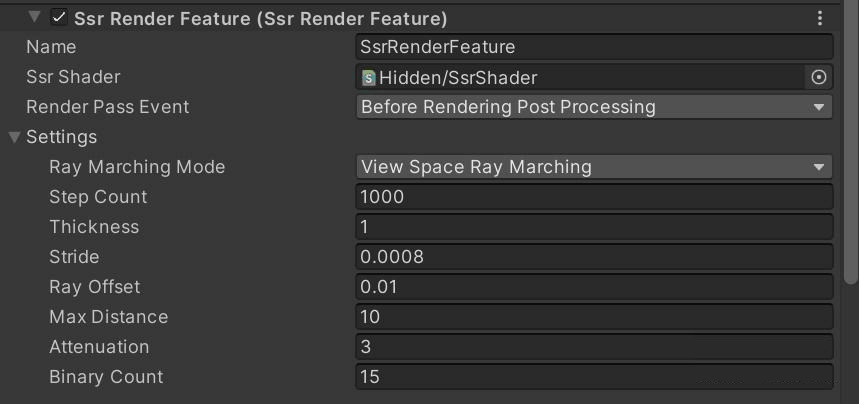

参数：
这是我后期改的参数，往下看文章就明白了

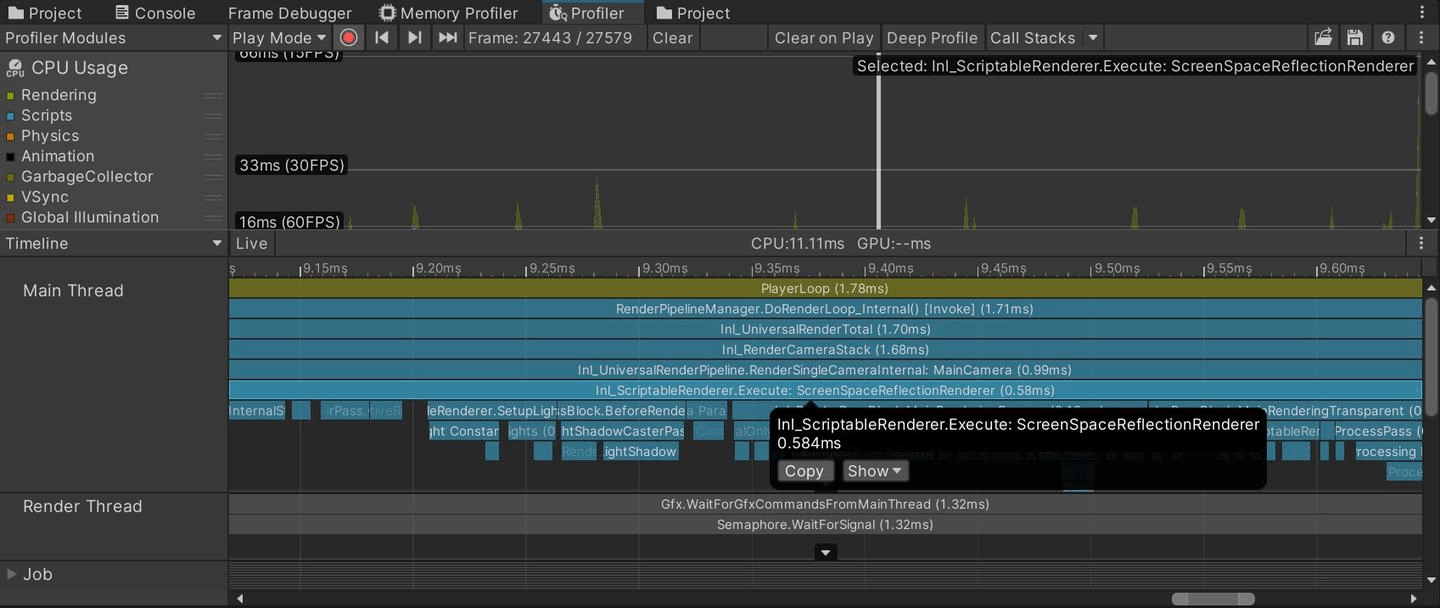

我用Profiler大体测了一下执行时间，基本上都是0.58ms~0.61ms。
屏幕空间Ray Marching
视图空间步进还是太浪费了，想要高频细节必须要把控很小的Stride，导致很多步骤都是没用的，也就是Over Sample，溯其本源，我们是在屏幕空间做Ray Marching，那么就最大程度地利用好屏幕信息。
先上一段核心代码（不必细抠细节，先看个大概过程），我想重点讲解几个细节：
// 视图空间 ---> 屏幕空间 (默认是点)
float2 TransformViewToScreen(float3 posVS, float2 screenSize,out float InvW)
{
float4 posCS = TransformWViewToHClip(posVS);
InvW = 1 / posCS.w;
float2 uv = float2(posCS.x, posCS.y * _ProjectionParams.x) / posCS.w * 0.5 + 0.5;
return uv * screenSize;
}
// 屏幕空间RayMarching
float3 ScreenSpaceRayMarching(float2 uv, float3 posVS, float3 reflDirVS, float3 normalVS, float smoothness,
float stepCount, float thickness, float stride, float rayOffset, float maxDistance)
{
// 视图空间中射线起始位置和结束位置
float3 startVS = posVS;
float3 endVS = posVS + reflDirVS * maxDistance;
// inverse w
// w = -Vz，为了后面方便在屏幕空间插值深度
float startInvW = 0;
float endInvW = 0;
// 屏幕空间中射线起始位置和结束位置
// 其实 startSS = uv * _ScreenSize.xy ([0, 1]^2 -> [0, w-1],[0, h-1])
// 但是为了拿到裁剪空间的w分量, 我们必须使用自定义的TransformViewToScreen函数
float2 startSS = TransformViewToScreen(startVS, _ScreenSize.xy, startInvW);
float2 endSS = TransformViewToScreen(endVS, _ScreenSize.xy, endInvW);
// DDA算法
float2 deltaSS = endSS - startSS; // 注意方向性！
bool isVertical = false;
// 我们默认的是以横轴为主导向，如果纵轴为主导向，则进行反转，并在之后进行复原
if (abs(deltaSS.x) < abs(deltaSS.y))
{
isVertical = true;
deltaSS = deltaSS.yx;
startSS = startSS.yx;
endSS = endSS.yx;
}
// 计算屏幕坐标、inverse-w的线性增量
float dir = sign(deltaSS.x); // 屏幕空间增量方向
float invdx = dir / deltaSS.x; // 1 / 屏幕空间增量 (绝对值)
float2 dPosSS = float2(dir, invdx * deltaSS.y);
float dInvW = (endInvW - startInvW) * invdx;
// 步长的调整
dPosSS *= stride;
dInvW *= stride;
// 存在自反射，需要加一定的偏移
float3 rayVS = posVS + normalVS * rayOffset;
float preZ = rayVS.z;// 作为初始 Z 分量和缓存的作用
// 起始数据
float2 currPosSS = startSS;
float currInvW = startInvW;
// RayMarching
UNITY_LOOP
for (int i = 0; i < stepCount && currPosSS.x * dir <= endSS.x * dir; i++)
{
// 缓存前后两步视图空间的Z分量（防止跨像素太大，判断不出相交）
float rayNearZ = preZ;
float rayFarZ = -1 / (dInvW * 0.5 + currInvW);// 初始做一次半步长迈进
preZ = rayFarZ;
// 视图空间中相机朝向-Z方向
if (rayNearZ < rayFarZ)
Swap(rayNearZ, rayFarZ);
// 步近
currPosSS += dPosSS;
currInvW += dInvW;
// 得到交点uv
float2 hitUV = isVertical ? currPosSS.yx : currPosSS; // 复原
hitUV *= _ScreenSize.zw;
if (any(hitUV < 0.0) || any(hitUV > 1.0))
break;
// 相交判断
float surfaceZ = -LinearEyeDepth(SampleSceneDepth(hitUV), _ZBufferParams);
bool intersecting = (rayFarZ <= surfaceZ) && (rayNearZ >= surfaceZ - thickness);
if (intersecting)
// return GetSource(hitUV);
return GetSource(hitUV) * smoothness + GetSource(uv);
}
// return half4(0, 0, 0, 1);
return GetSource(uv);
}
// -- -- -- -- -- -- Shader Stage -- -- -- -- --
half4 SsrFrag(Varyings input) : SV_Target
{
.......
float3 posVS = TransformWorldToView(posWS);
float3 finalColor = ScreenSpaceRayMarching(uv, posVS, reflDirVS, normalVS, smoothness,
STEP_COUNT, THICKNESS, STRIDE, RAY_OFFSET, MAX_DISTANCE);
return half4(finalColor, 1);
}
参数：
效果：
Debug
效果达标！
1. 坐标系转换
首先，防止你忘记不同空间的坐标变换，我让豆老师跑出一份Unity中的坐标转换关系：
视图空间与裁剪空间的转换
裁剪空间中的w分量实质上就是视线空间的z分量的相反数（小知识：如果我们把视线空间的xy分量除以裁剪空间中的w分量，得到的坐标中xy分量一定与NDC坐标成线性关系！）。
NDC空间与视图空间的转换
视线空间的z分量与NDC空间中的z分量不成线性关系，但是视线空间中的1/z是与NDC空间中的z分量成线性关系的！
屏幕空间与NDC空间的转换
从上面几个式子中可以看出来，屏幕空间z分量和视图空间1/z分量成线性关系（Unity中，经过变换之后的屏幕空间坐标的原点是在左上角，故我们应该对其进行反转），这也就是为什么我在屏幕空间插值的是1/z，而不是z。我们使用1/z可以轻松复原视图空间的z分量。
2. 重点细节讲解
1）为什么屏幕空间要用[0, w-1]，[0, h-1]？
其实我开始看别人代码的时候想的是为什么不用[0, 1]范围的uv坐标，如果这样也方便采样，不用重新反向映射一次，直到我看到DDA算法要算1/屏幕空间增量（float invdx = dir / deltaSS.x;），我才反应过来。实际上我们横纵范围不能看作一样的，我们屏幕分辨率是不同的（全高清1920×1080，四倍高清2560×1440 ...），想要步进屏幕空间，必须精确到像素级别！
2）为什么循环中做一次初始半步长迈进？
从我们的相交判断条件来看：
- 判断rayFarZ这个较远点是否被表面遮挡；
- 判断rayNearZ是否在一定阈值（Thickness）内。

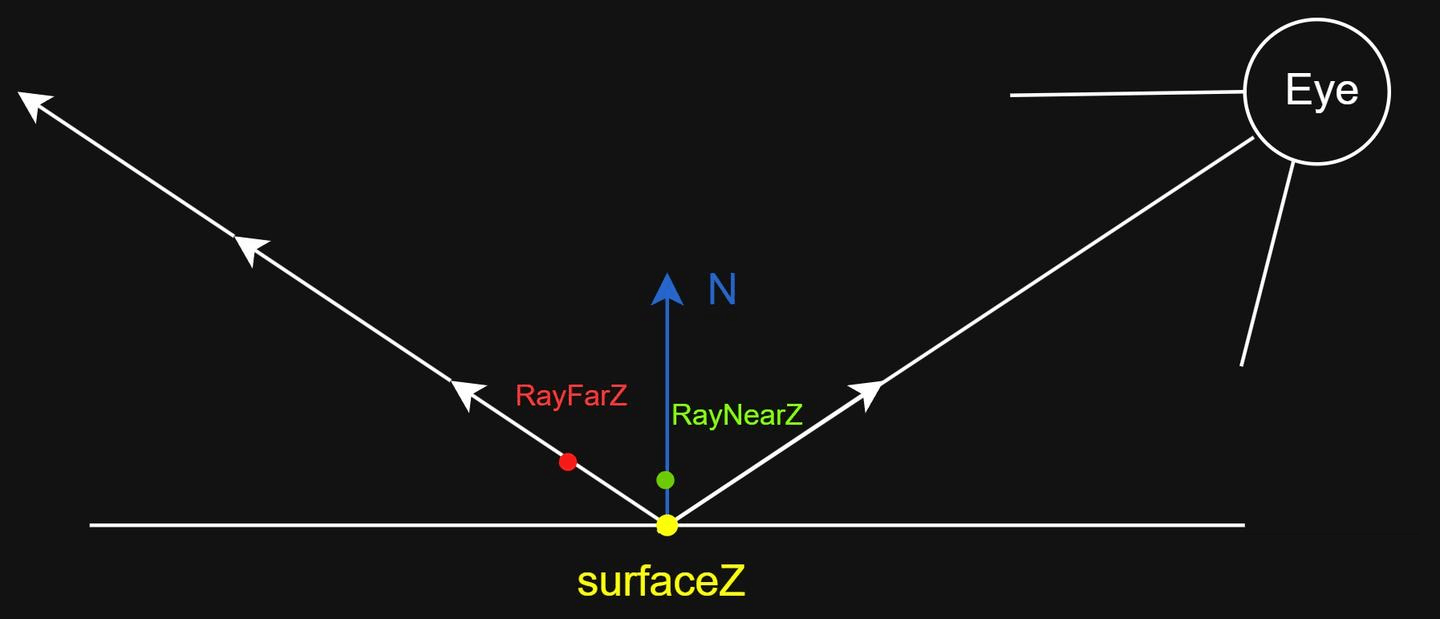

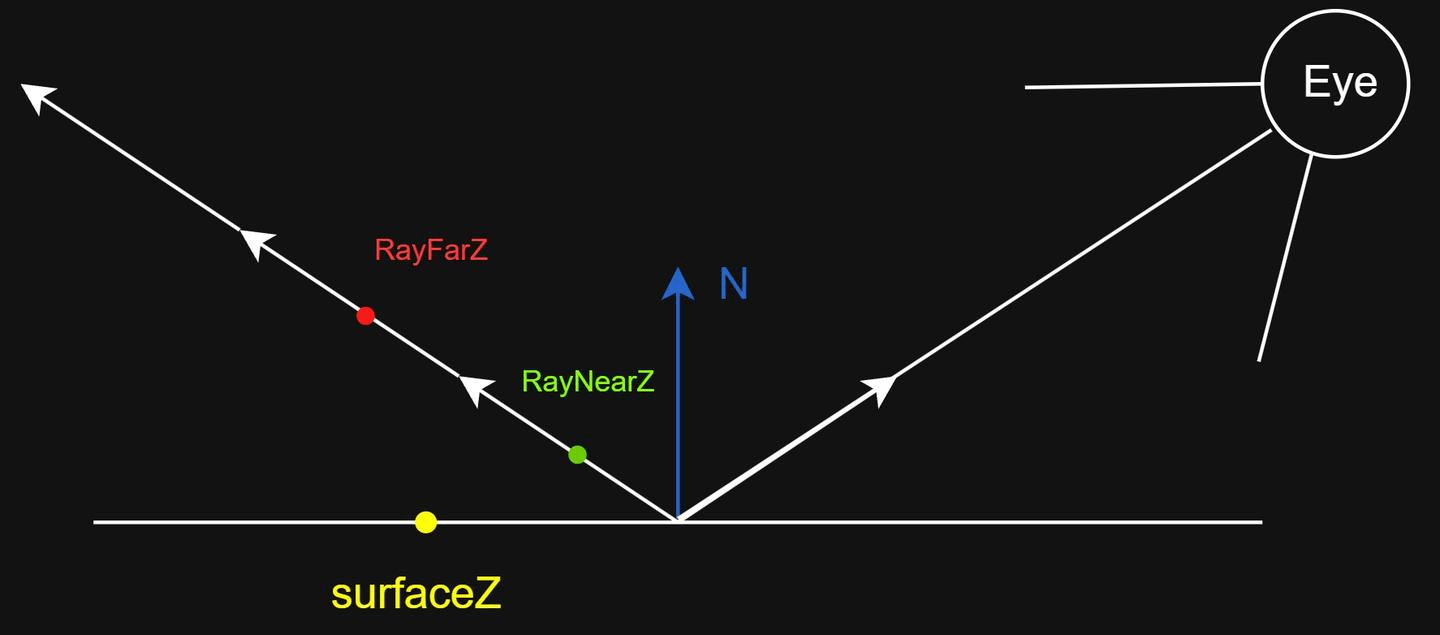

只有两个都满足时，才能说明相交成功，进行采样。那么我们先迈进半步长，之后的判断都在Reflection Dir方向的半步长处进行步进，如下图：
这样是十分舒服的判断，既可以防止首次的判断失误，又确保后面的判断正确！

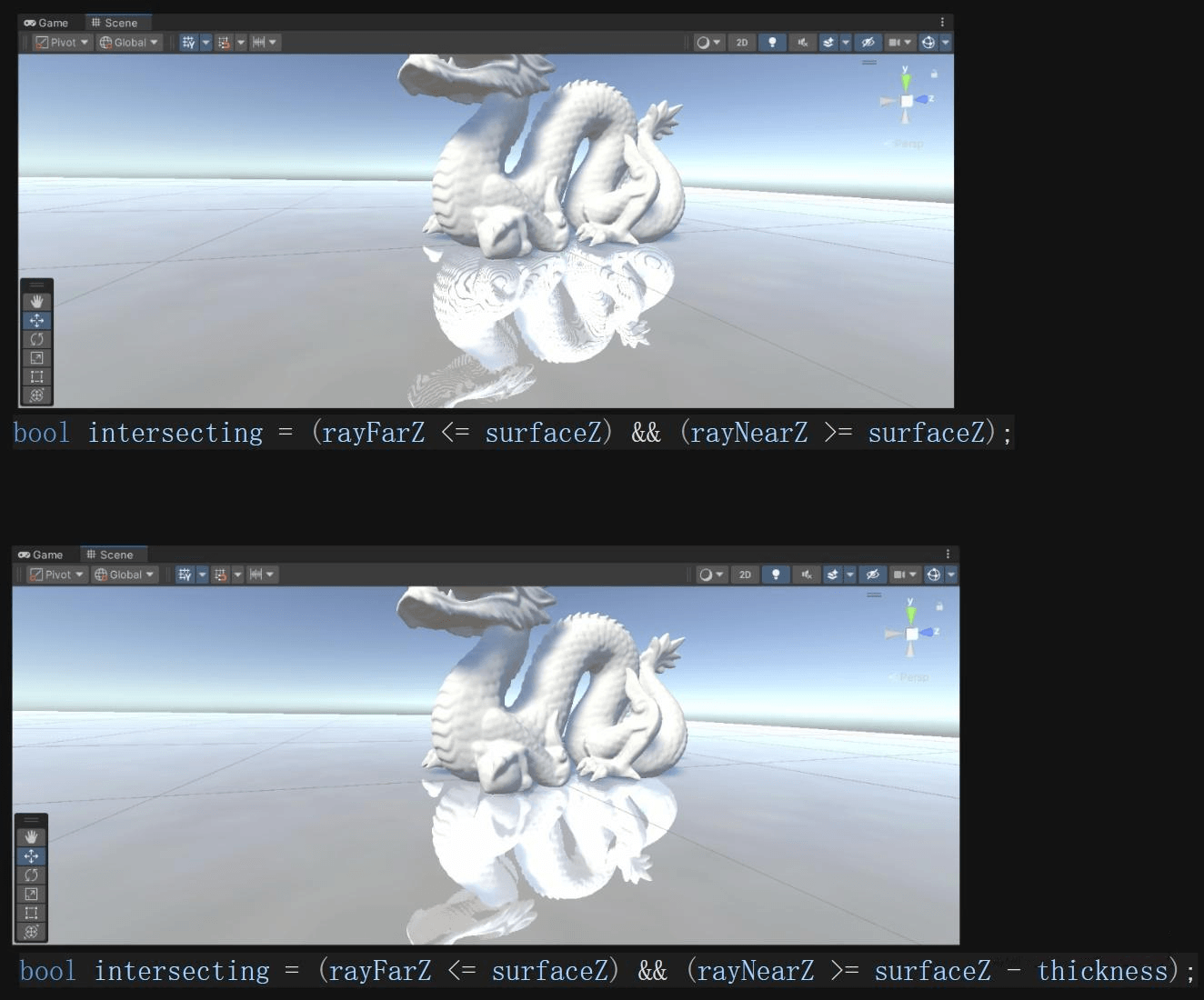

3）为什么要这个Thickness这个阈值？

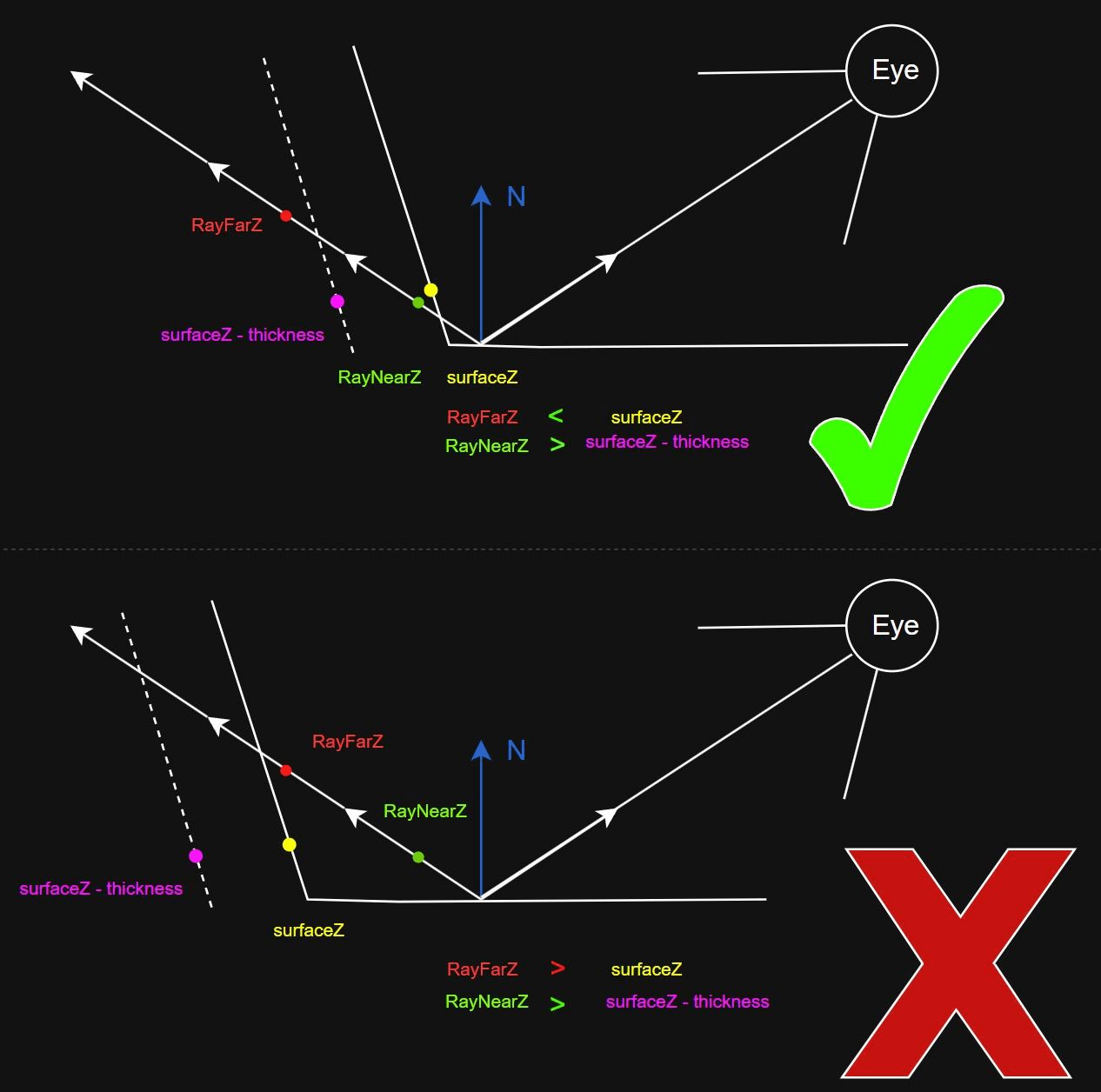

其实就是增大容错率，如下图：
3. 问题解析

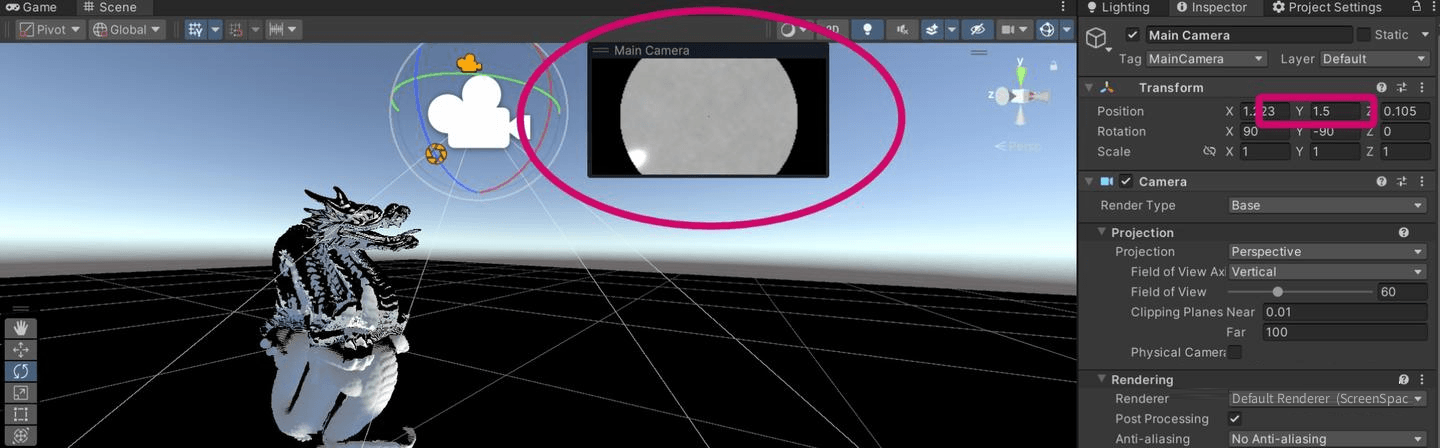

1）相机向下看时，会有一个自反射圆圈，超出MaxDistance之后会消失。
这个问题我仔细分析了一下，原因是在视图空间中，我们反射出来的最终位置，可能超出近裁面了，我们如果把这个点映射到屏幕空间就会出错（仔细思考MVP变换，如果有个点在你相机后面（不在视锥体内），变换之后的位置必然不在投影盒中，那么映射到屏幕空间必然会出错），所以我们必须要对这个最终反射点进行一次近裁剪面的判断，从而调整反射点的最终位置，如下：
// 视图空间中射线起始位置和结束位置
float3 startVS = posVS;
float3 endVS = posVS + reflDirVS * maxDistance;

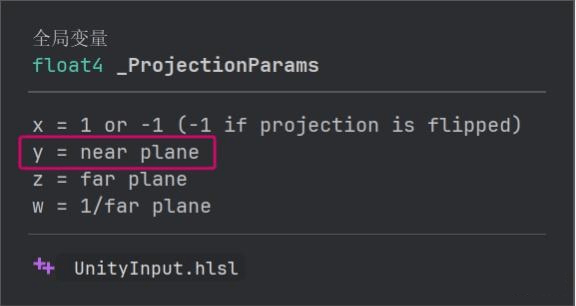

if (endVS.z > -_ProjectionParams.y)
maxDistance = (-_ProjectionParams.y - startVS.z) / reflDirVS.z;
endVS = startVS + reflDirVS * maxDistance;
// inverse w
......
2）屏幕信息缺失

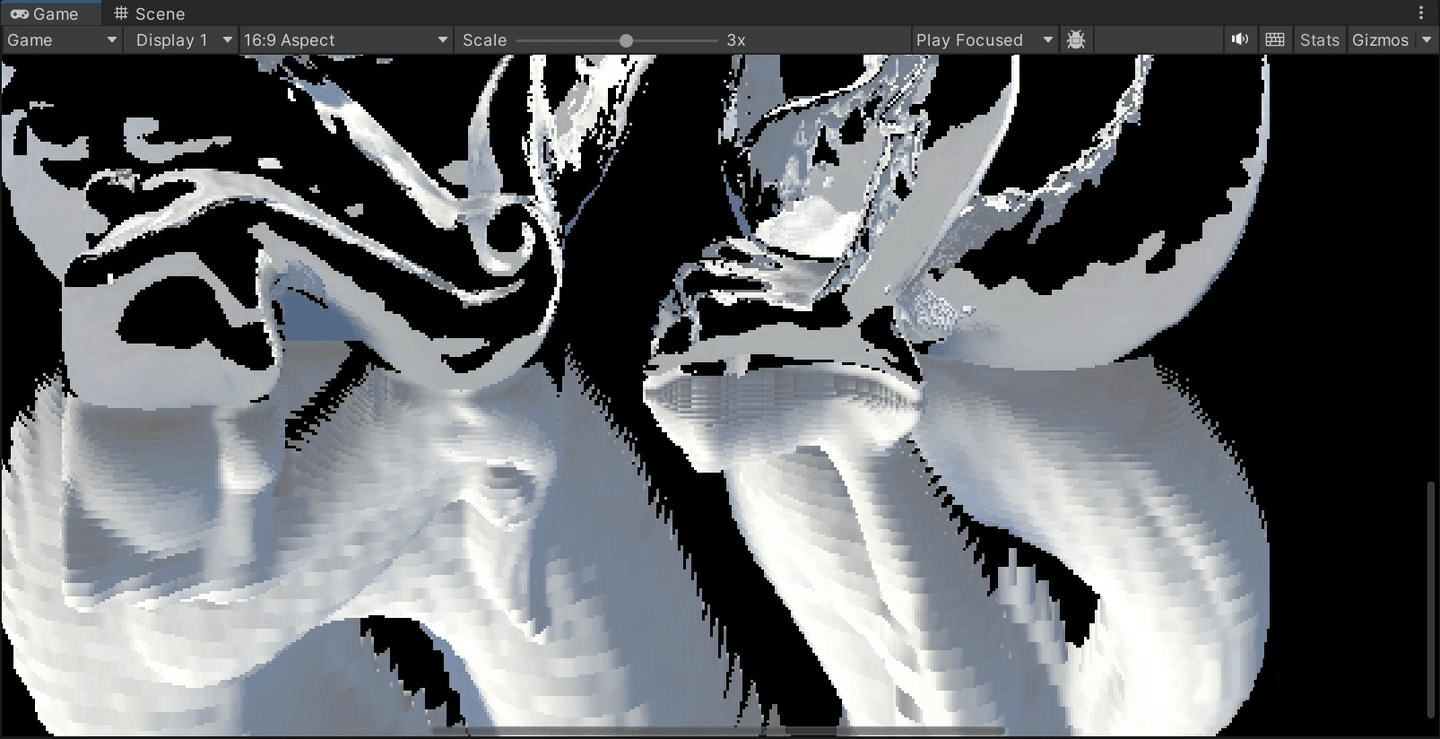

很好理解，毕竟我们在屏幕空间进行反射，那么必定会缺失信息，如下图：

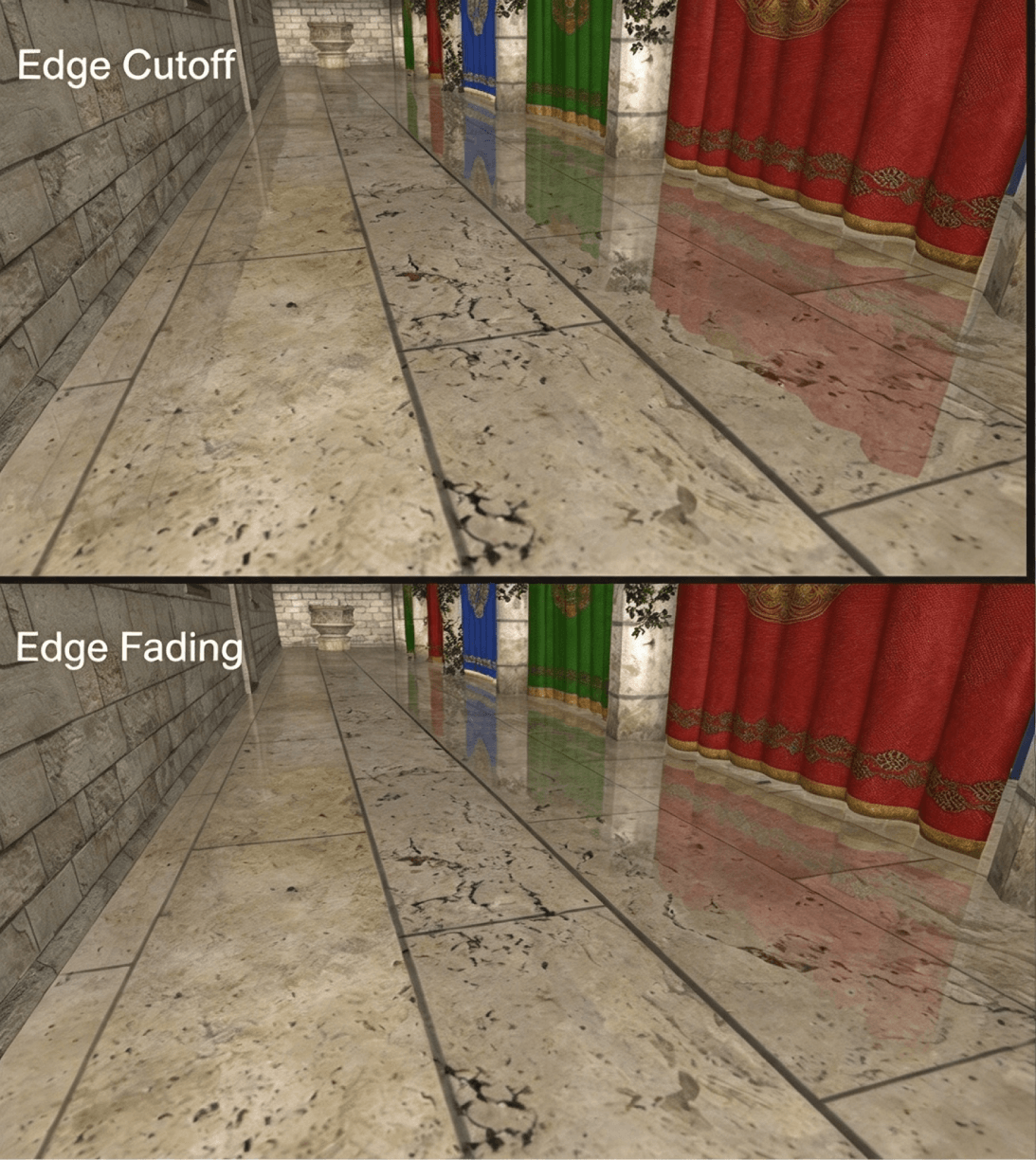

根据Games 202，闫老师给的思路，在屏幕空间进行一次衰减，不同的是，闫老师的思路是利用反射距离进行衰减，我的思路是利用反射点的uv进行衰减。
那么实现步骤也是十分简单的，先在Render Pass传入一个控制衰减的参数attenuation，在Shader中，我使用暗角后处理的控制方法，如下：
if (intersecting)
{
float2 attUV = abs(hitUV - 0.5) * 1.8;
attUV = pow(saturate(attUV), attenuation);
float att = length(attUV);
float edgeFading= pow(saturate(1 - att * att), 5);
return GetSource(hitUV) * smoothness * edgeFading + GetSource(uv);
}

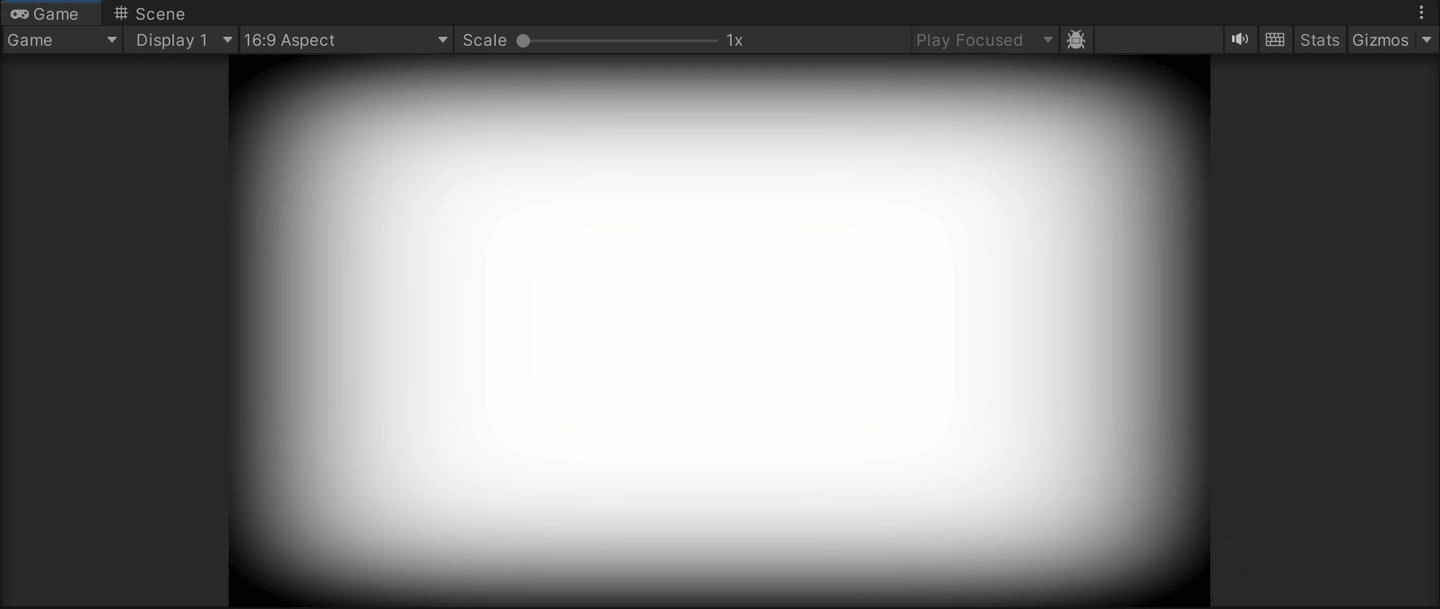

这个效果简单来说就是做一次屏幕边缘的衰减，我的想法就是，如果我们hitUV打到了屏幕边缘，那么就肯定给一个小的权重，若打到屏幕中心，那么肯定要给一个大点的权重，同时需要考虑到屏幕长宽的影响，综合考虑之后，我决定使用暗角作为权重。
效果：
效果理想！

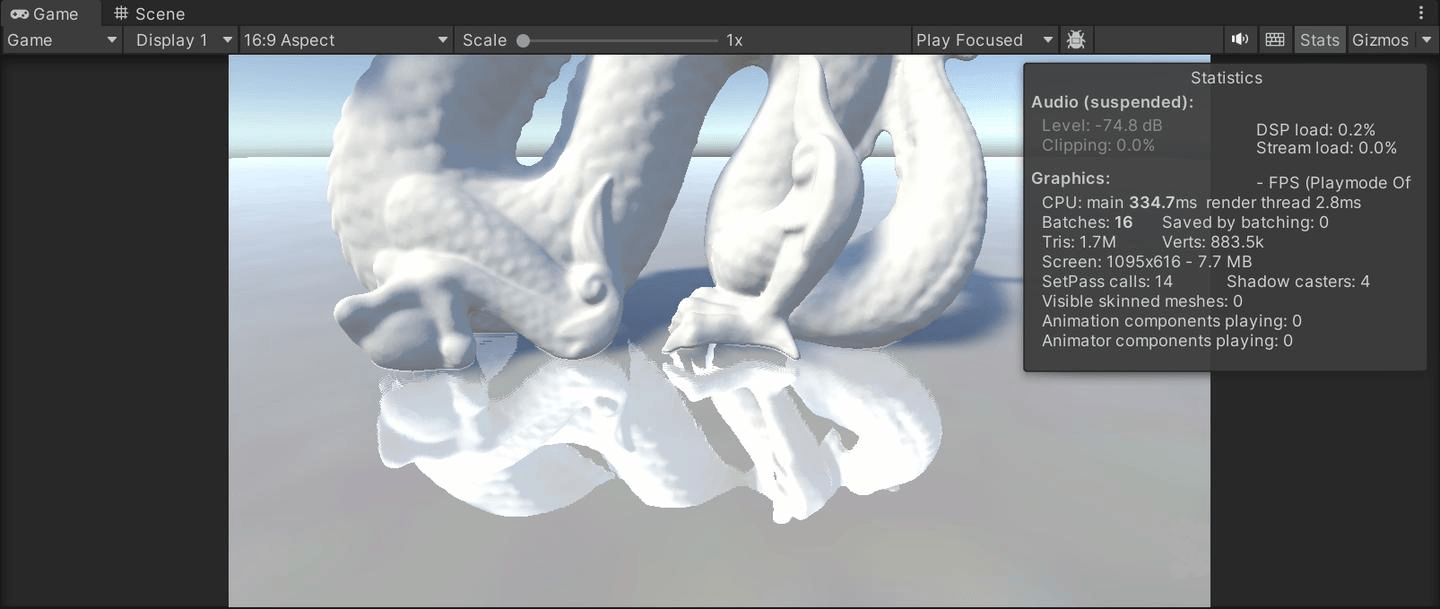

在龙爪处我们还是可以看到屏幕空间缺失的问题，这个缺失就是难以Trick的了，如下图：
这一部分可以结合光线追踪，补全我们的信息。
很多材质并非完全镜面反射，我们就可以使用多根光线，结合BRDF和重要性采样实现Glossy的效果。
https://www.bilibili.com/video/BV1YK4y1T7yY?spm_id_from=333.788.videopod.episodes&vd_source=cc304228c1c7e07b176b9fbcfa3ee569&p=9
关于Glossy效果，我觉得可以使用IBL的思路，将CameraColorRenderTexture进行MipMap技术分级，将射线距离（或者屏幕空间距离）作为Level , 使用三线性插值进行采样试试。
4. 性能分析

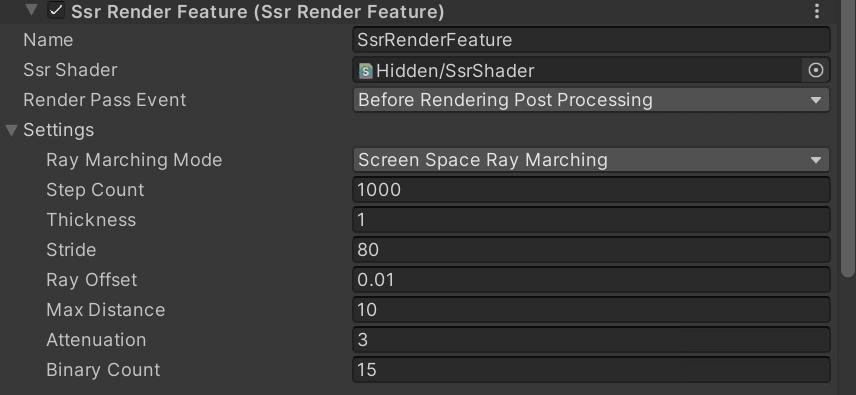

参数：

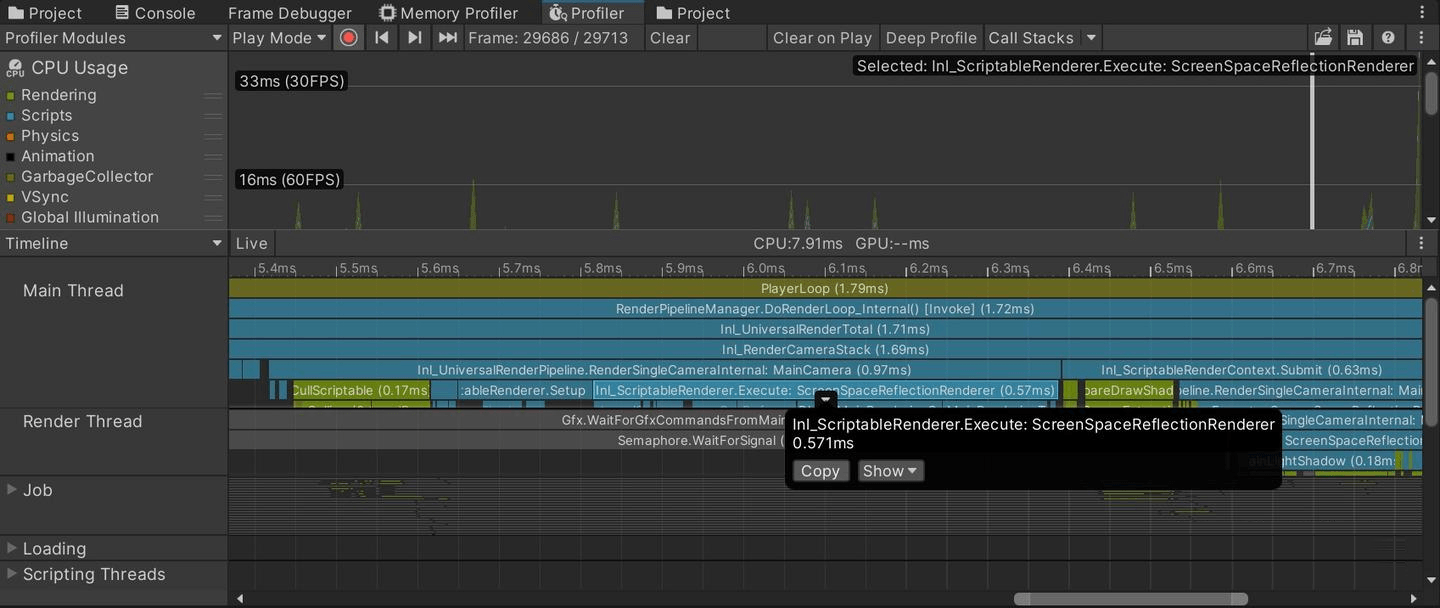

静态基本上是0.56ms~0.60ms（这一部分我可能做的不是很好，优化不明显）。
文章有点长，还有一部分（二分搜索，Hierarchical Z Buffer）放到下一期。
参考：
[1] 古墓丽影，来自SSR基础介绍
[2] Games202 ScreenSpaceReflection 39分44秒
[3] Games101 MVP变换
[4] 【Unity教程】小祥带你实现屏幕空间反射SSR_哔哩哔哩_bilibili
这是侑虎科技第2042篇文章，感谢作者毅毅供稿。欢迎转发分享，未经作者授权请勿转载。如果您有任何独到的见解或者发现也欢迎联系我们，一起探讨。（QQ群：793972859）
作者主页：https://www.zhihu.com/people/20-85-47-35
再次感谢毅毅的分享，如果您有任何独到的见解或者发现也欢迎联系我们，一起探讨。（QQ群：793972859）
