1）流式加载后，为什么GPU仍在裁剪大量三角形
2）开启级联阴影后，三角形数量为什么明显增加

这是第487篇UWA技术知识分享的推送，精选了UWA社区的热门话题，涵盖了UWA问答、社区帖子等技术知识点，助力大家更全面地掌握和学习。

UWA社区主页：community.uwa4d.com
UWA QQ群：793972859

本次推送的实战案例来自于使用UWA服务的项目的真实且典型的问题。UWA将关键线索、定位路径与处理建议整理成了可复用的案例笔记，便于大家快速对照、排查自身项目中的同类问题。

实战案例

Q1：大地图已经做了流式加载，只加载角色附近区域，但GPU里仍有大量三角形被裁剪。为什么还会出现这种情况？

A：可以先看UWA GOT Online报告中GPU Input Primitive的数据，继续拆分Culled Primitives的具体构成。

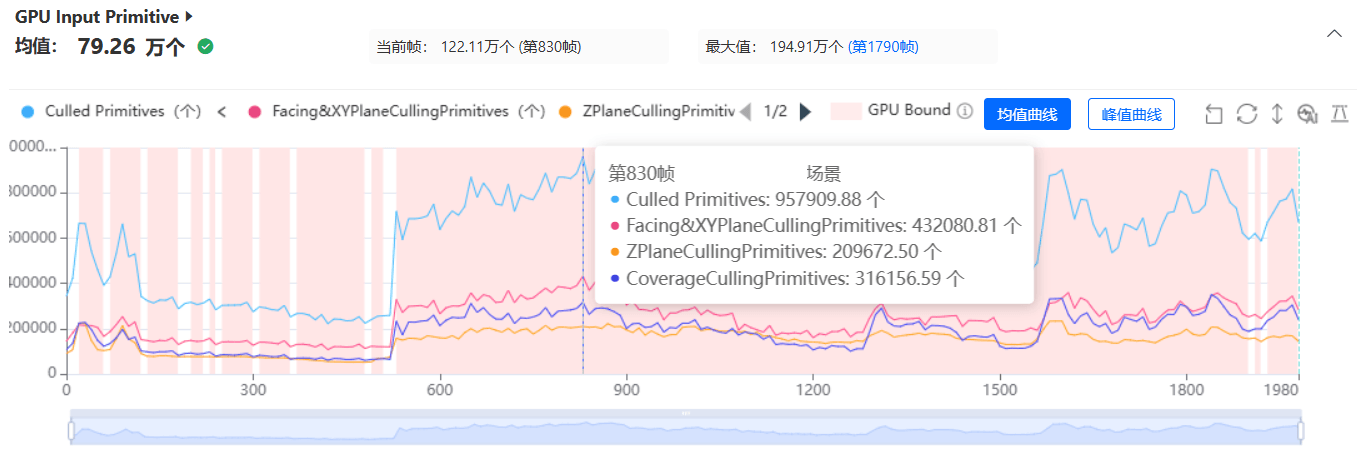

以报告中第830帧为例，Culled Primitives约95.8万，其中Facing & XY Plane Culling Primitives约43.2万，Z Plane Culling Primitives约21万，Coverage Culling Primitives约31.6万。

Facing & XY Plane Culling里包含背面剔除，这本身属于正常的渲染流程，而且目前无法继续区分其中有多少来自背面剔除、多少来自XY方向超出范围，所以不能直接把这部分都当成无效开销。

Z Plane Culling可以优先检查场景里是否有覆盖范围比较大的Mesh。比如一块Mesh横跨较大的空间，其中一部分几何已经超出摄像机视锥的前后范围，但整块模型仍然被提交给GPU，这种情况下可以评估大块Mesh是否需要适当拆分。

Coverage Culling则可以重点检查LOD。如果模型已经离相机很远，但仍保持近距离时的高面数，三角形投射到屏幕后会非常小，其中一部分甚至覆盖不到有效采样点，最后被GPU裁掉。可以检查远距离LOD是否降得足够。

Q2：项目里的角色支持换装，如果给不同衣服都做LOD成本比较高，这种情况下角色LOD还需要做吗？

A：可以先确认角色对当前三角形数量的影响有多大，再决定是否值得做。比较简单的方式是在相同场景、相同视角下做一组开关测试，一组正常显示角色，一组把角色关闭，再对比Primitive相关数据。

角色关闭后三角形数量和裁剪数据明显下降，说明角色对当前几何压力的贡献较大，可以进一步评估角色LOD；数据变化不明显，则优先把精力放在场景模型上，继续检查大块Mesh和场景LOD。

实战案例

Q：高画质开启级联阴影后，三角形数量从几十万涨到100万以上，这部分增长和级联阴影有关吗？

A：有关系。级联阴影会让部分物体重复参与阴影绘制，同一个物体除了正常渲染，还可能需要参与额外的阴影绘制，所以GPU需要处理的几何量也会增加。

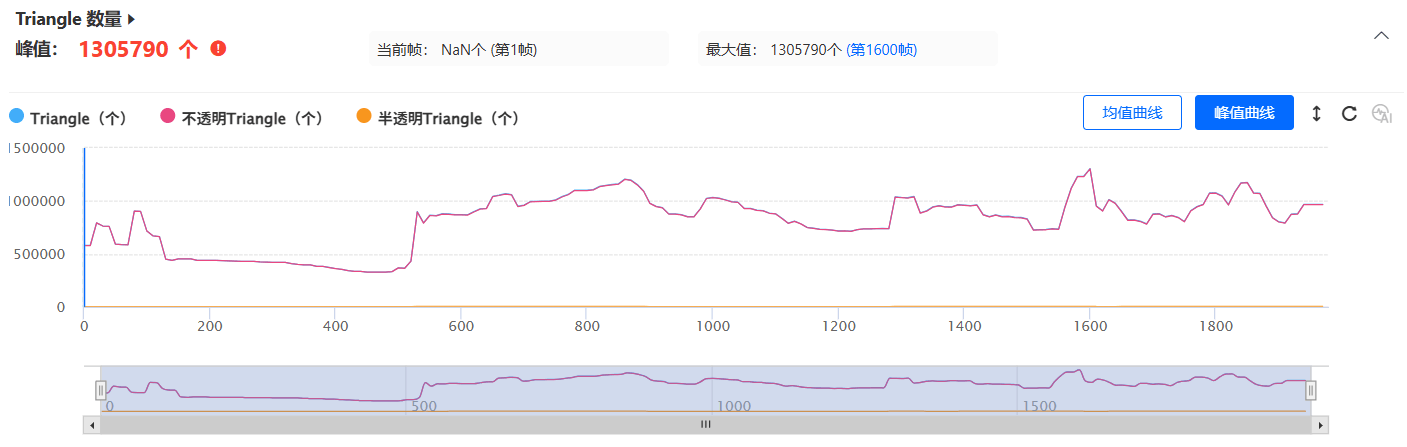

高画质下Triangle数量

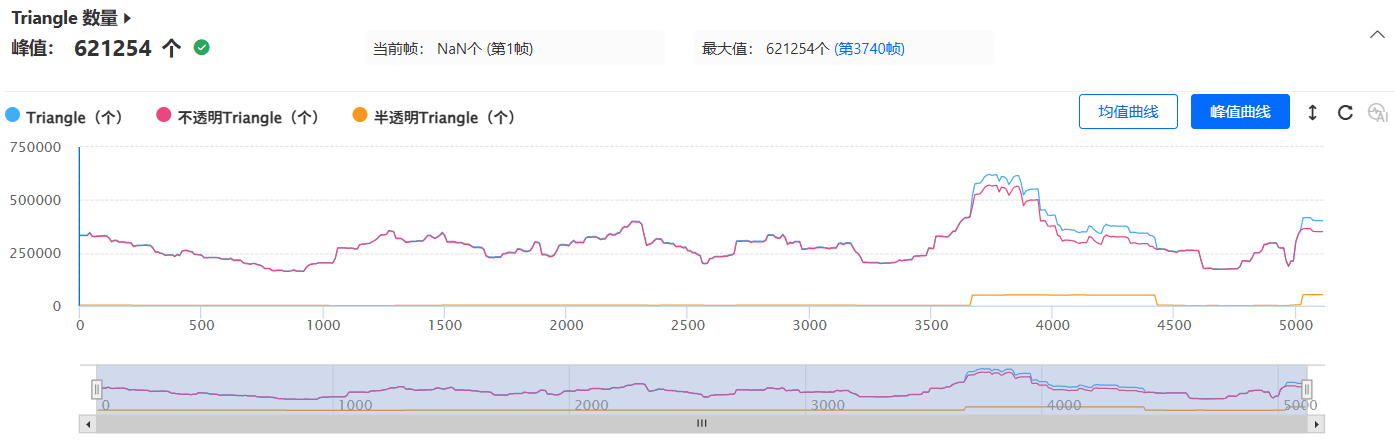

中画质下Triangle数量

从GOT Online报告数据来看，两档画质下的几何量差异比较明显。中画质下大部分场景维持在几十万，峰值约62.1万；高画质下则多次接近或超过100万，峰值约130.6万。

不过，高画质下可能还同时调整了其他渲染配置，所以不能把这部分增长全部归到级联阴影上。可以固定场景和摄像机视角，只调整级联阴影相关配置，再对比Triangle或Input Primitive的变化。

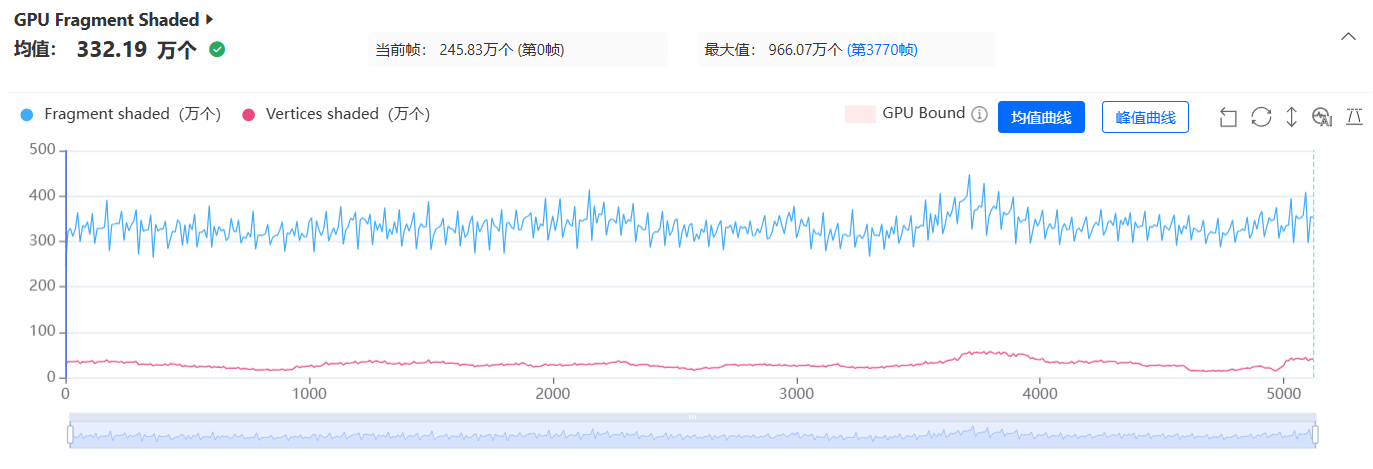

中画质GPU Fragment Shaded

除了三角形数量，也可以结合GPU Fragment Shaded看GPU侧的压力。从报告中可以看到，Fragment shaded均值约332.2万，峰值约966.1万，说明除了几何量以外，还可以继续关注片元侧的处理量。

高画质下GPU压力增加时，不建议只看三角形数量。可以结合Triangle、Input Primitive和Fragment Shaded等数据一起判断。
